7-2 TS 2plus 7.0 | Positionieren und Orientieren

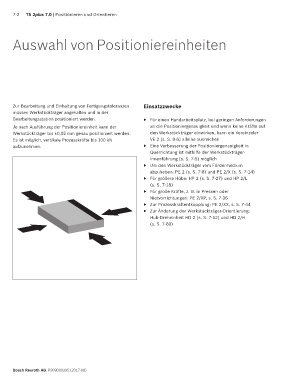

Auswahl von Positioniereinheiten
Zur Bearbeitung und Einhaltung von Fertigungstoleranzen Einsatzzwecke
müssen Werkstückträger angehalten und in der
Bearbeitungsstation positioniert werden. ▶ Für einen Handarbeitsplatz, bei geringen Anforderungen
Je nach Ausführung der Positioniereinheit kann der an die Positioniergenauigkeit und wenn keine Kräfte auf
Werkstückträger bis ±0,05 mm genau positioniert werden. den Werkstückträger einwirken, kann ein Vereinzeler
Es ist möglich, vertikale Prozesskräfte bis 100 kN VE 2 (s. S. 8-6) alleine ausreichen
aufzunehmen. ▶ Eine Verbesserung der Positioniergenauigkeit in
Querrichtung ist mithilfe der Werkstückträger-
Innenführung (s. S. 7-5) möglich
▶ Um den Werkstückträger vom Fördermedium
abzuheben: PE 2 (s. S. 7-8) und PE 2/X (s. S. 7-14)
▶ Für größere Hübe: HP 2 (s. S. 7-27) und HP 2/L
(s. S. 7-18)
▶ Für große Kräfte, z. B. in Pressen oder
Nietvorrichtungen: PE 2/XP, s. S. 7-36
▶ Zur Prozesskraftentkopplung: PE 2/XX, s. S. 7-44
▶ Zur Änderung der Werkstückträger-Orientierung:
Hub-Dreheinheit HD 2 (s. S. 7-52) und HD 2/H
(s. S. 7-60)
