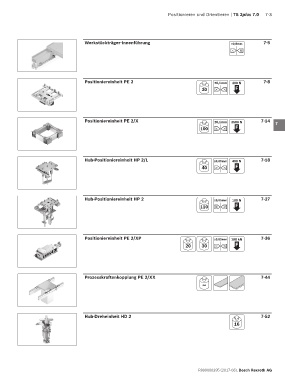

Positionieren und Orientieren | TS 2plus 7.0 7-3

Werkstückträger-Innenführung ±0,5mm 7-5 1

2

3

Positioniereinheit PE 2 ±0,1mm 300 N 7-8 4
30 F

5

6

Positioniereinheit PE 2/X ±0,1mm 3500 N 7-14 7
100 F

8

9

Hub-Positioniereinheit HP 2/L ±0,05mm 400 N 7-18 10
40 F

11

12
Hub-Positioniereinheit HP 2 ±0,05mm 100 N 7-27
110 F 13

14

15
Positioniereinheit PE 2/XP ±0,05mm 100 kN 7-36

20 30 F 16

17

18
Prozesskraftenkopplung PE 2/XX 7-44
∞ 19

20

21
Hub-Dreheinheit HD 2 7-52
16 22

23

24
