4-20 TS 2plus 7.0 | Kurven

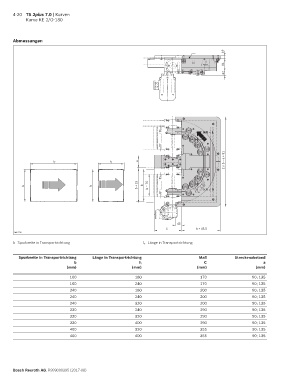

Kurve KE 2/O-180

Abmessungen

19

91
32

KR = L

2 x b + a + 91

I T I T a

b + 15 b
b b b – 75 KR = R

45
C b + 45,5
00012774

b Spurbreite in Transportrichtung l T Länge in Transportrichtung

Spurbreite in Transportrichtung Länge in Transportrichtung Maß Streckenabstand
b l T C a
(mm) (mm) (mm) (mm)

160 160 170 90; 135
160 240 170 90; 135
240 160 200 90; 135
240 240 200 90; 135
240 320 200 90; 135
320 240 290 90; 135
320 320 290 90; 135
320 400 290 90; 135
400 320 355 90; 135
400 400 355 90; 135

Bosch Rexroth AG, R999000395 (2017-08)
