Längstransport | TS 2plus 7.0 3-165

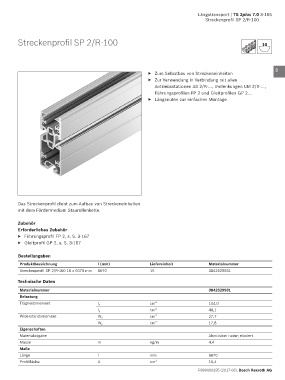

Streckenprofil SP 2/R-100

Streckenprofil SP 2/R-100 10 1

2

3
▶ Zum Selbstbau von Streckeneinheiten
▶ Zur Verwendung in Verbindung mit allen 4
Antriebsstationen AS 2/R-..., Umlenkungen UM 2/R-...,
Führungsprofilen FP 2 und Gleitprofilen GP 2...
▶ Längsnuten zur einfachen Montage 5

6

7

8

9

10

11

12

Das Streckenprofil dient zum Aufbau von Streckeneinheiten 13
mit dem Fördermedium Staurollenkette.
14
Zubehör
Erforderliches Zubehör 15
▶ Führungsprofil FP 2, s. S. 3-167
▶ Gleitprofil GP 2, s. S. 3-167 16

Bestellangaben 17
Produktbezeichnung l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/R-100 16 x 6070 mm 6070 16 3842529931 18

Technische Daten 19
Materialnummer 3842529931
Belastung 20
Trägheitsmoment l x cm 4 144,0
cm 4 40,1
l y 21
Widerstandsmoment W x cm 3 27,7
W y cm 3 17,8 22
Eigenschaften
Materialangabe Aluminium natur; eloxiert 23
Masse m kg/m 4,4
Maße 24
Länge l mm 6070
Profilfläche A cm 2 16,4
R999000395 (2017-08), Bosch Rexroth AG
