Page 241 - TS2Plus7.0

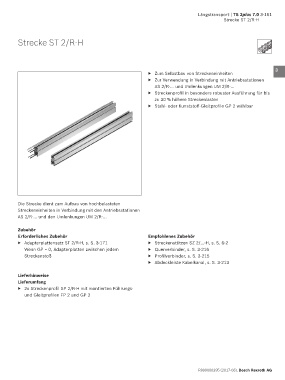

Längstransport | TS 2plus 7.0 3-161
Strecke ST 2/R-H

Strecke ST 2/R-H 1

2

3
▶ Zum Selbstbau von Streckeneinheiten
▶ Zur Verwendung in Verbindung mit Antriebsstationen 4
AS 2/R-… und Umlenkungen UM 2/R-…
▶ Streckenprofil in besonders robuster Ausführung für bis
zu 30 % höhere Streckenlasten 5
▶ Stahl- oder Kunststoff-Gleitprofile GP 2 wählbar
6

7

8

9

10

11

12

Die Strecke dient zum Aufbau von hochbelasteten 13
Streckeneinheiten in Verbindung mit den Antriebsstationen
AS 2/R-... und den Umlenkungen UM 2/R-... 14

Zubehör 15
Erforderliches Zubehör Empfohlenes Zubehör
▶ Adapterplattensatz ST 2/R-H, s. S. 3-171 ▶ Streckenstützen SZ 2/...-H, s. S. 6-2 16
Wenn GP = 0, Adapterplatten zwischen jedem ▶ Querverbinder, s. S. 3-216
Streckenstoß ▶ Profilverbinder, s. S. 3-215 17
▶ Abdeckleiste Kabelkanal, s. S. 3-213
18
Lieferhinweise
Lieferumfang 19
▶ 2x Streckenprofil SP 2/R-H mit montierten Führungs-
und Gleitprofilen FP 2 und GP 2 20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
