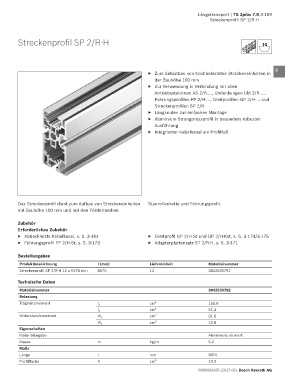

Längstransport | TS 2plus 7.0 3-169
Streckenprofil SP 2/R-H

Streckenprofil SP 2/R-H 10 1

2

3
▶ Zum Selbstbau von hochbelasteten Streckeneinheiten in
der Bauhöhe 100 mm
▶ Zur Verwendung in Verbindung mit allen 4
Antriebsstationen AS 2/R-..., Umlenkungen UM 2/R-...,
Führungsprofilen FP 2/H-..., Gleitprofilen GP 2/H-... und 5
Streckenprofilen SP 2/R
▶ Längsnuten zur einfachen Montage 6
▶ Aluminium-Strangpressprofil in besonders robuster
Ausführung 7
▶ Integrierter Kabelkanal am Profilfuß
8

9

10

11

12

Das Streckenprofil dient zum Aufbau von Strecken einheiten Staurollenkette und Führungsprofil. 13
mit Bauhöhe 100 mm und mit den Fördermedien
14
Zubehör
Erforderliches Zubehör 15
▶ Abdeckleiste Kabelkanal, s. S. 3-164 ▶ Gleitprofil GP 2/H-St und GP 2/H-Kst, s. S. 3-174/3-175
▶ Führungsprofil FP 2/H-St, s. S. 3-173 ▶ Adapterplattensatz ST 2/R-H, s. S. 3-171 16

Bestellangaben 17
Produktbezeichnung l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/R-H 12 x 6070 mm 6070 12 3842536792 18

Technische Daten 19
Materialnummer 3842536792
Belastung 20
Trägheitsmoment l x cm 4 155,6
cm 4 51,3
l y 21
Widerstandsmoment W x cm 3 31,6
cm 3 19,8
W y 22
Eigenschaften
Materialangabe Aluminium; eloxiert 23
Masse m kg/m 5,2
Maße 24
Länge l mm 6070
Profilfläche A cm 2 19,0
R999000395 (2017-08), Bosch Rexroth AG
