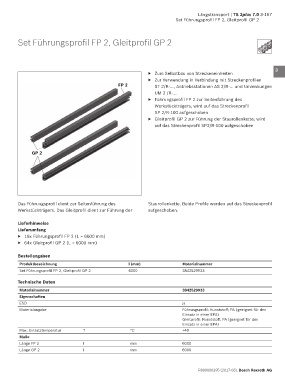

Längstransport | TS 2plus 7.0 3-167
Set Führungsprofil FP 2, Gleitprofil GP 2

Set Führungsprofil FP 2, Gleitprofil GP 2 1

2

3
▶ Zum Selbstbau von Streckeneinheiten
▶ Zur Verwendung in Verbindung mit Streckenprofilen
FP 2 ST 2/R-…, Antriebsstationen AS 2/R-… und Umlenkungen 4
UM 2 /R-…
▶ Führungsprofil FP 2 zur Seitenführung des 5
Werkstückträgers; wird auf das Streckenprofil
SP 2/R-100 aufgeschoben 6
▶ Gleitprofil GP 2 zur Führung der Staurollenkette; wird
auf das Streckenprofil SP2/R-100 aufgeschoben 7

8

GP 2 9

10

11

12

Das Führungsprofil dient zur Seitenführung des Staurollenkette. Beide Profile werden auf das Streckenprofil 13
Werkstückträgers. Das Gleitprofil dient zur Führung der aufgeschoben.
14
Lieferhinweise
Lieferumfang 15
▶ 16x Führungsprofil FP 2 (L = 6000 mm)
▶ 64x Gleitprofil GP 2 (L = 6000 mm) 16

Bestellangaben 17
Produktbezeichnung l (mm) Materialnummer
Set Führungsprofil FP 2, Gleitprofil GP 2 6000 3842529933 18

Technische Daten 19
Materialnummer 3842529933
Eigenschaften 20
ESD ja
Materialangabe Führungsprofil: Kunststoff; PA (geeignet für den 21
Einsatz in einer EPA)
Gleitprofil: Kunststoff; PA (geeignet für den
Einsatz in einer EPA) 22
Max. Einsatztemperatur T °C +40
Maße 23
Länge FP 2 l mm 6000
Länge GP 2 l mm 6000 24

R999000395 (2017-08), Bosch Rexroth AG
