Längstransport | TS 2plus 7.0   3-37

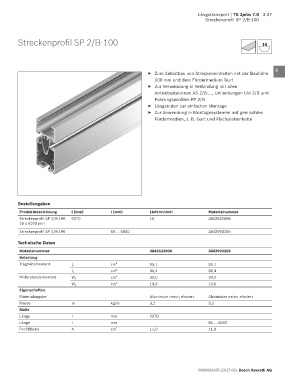

                                                                                       Streckenprofil SP 2/B-100




        Streckenprofil SP 2/B-100                                                                             10    1


                                                                                                                    2

                                                                                                                    3
                                                               ▶   Zum Selbstbau von Streckeneinheiten mit der Bauhöhe
                                                                  100 mm und dem Fördermedium Gurt
                                                               ▶   Zur Verwendung in Verbindung mit allen           4
                                                                  Antriebsstationen AS 2/B-..., Umlenkungen UM 2/B und
                                                                  Führungsprofilen FP 2/B                           5
                                                               ▶   Längsnuten zur einfachen Montage
                                                               ▶   Zur Anwendung in Montagesystemen mit gemischten   6
                                                                  Fördermedien, z. B. Gurt und Flachplattenkette
                                                                                                                    7


                                                                                                                    8

                                                                                                                    9


                                                                                                                    10

                                                                                                                    11


                                                                                                                    12

        Bestellangaben                                                                                              13

         Produktbezeichnung    l (mm)          l (mm)           Liefereinheit           Materialnummer
         Streckenprofil SP 2/B-100   6070                       16                      3842532608                  14
         16 x 6070 mm
         Streckenprofil SP 2/B-100             60 … 6000                                3842993259                  15
        Technische Daten                                                                                            16

         Materialnummer                                         3842532608              3842993259
         Belastung                                                                                                  17
         Trägheitsmoment       l x             cm 4             95,1                    95,1
                               l y             cm 4             30,4                    30,4                        18
         Widerstandsmoment     W x             cm 3             20,0                    20,0
                                               cm 3             13,5                    13,5                        19
                               W y
         Eigenschaften
         Materialangabe                                         Aluminium natur; eloxiert  Aluminium natur; eloxiert  20
         Masse                 m               kg/m             3,2                     3,2
         Maße                                                                                                       21
         Länge                 l               mm               6070
         Länge                 l               mm                                       60 … 6000                   22
         Profilfläche          A               cm 2             11,9                    11,9
                                                                                                                    23


                                                                                                                    24



                                                                                    R999000395 (2017-08), Bosch Rexroth AG
