Längstransport | TS 2plus 7.0 3-41

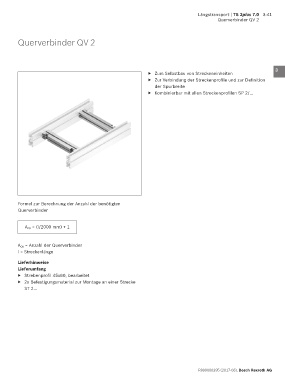

Querverbinder QV 2

Querverbinder QV 2 1

2

3
▶ Zum Selbstbau von Streckeneinheiten
▶ Zur Verbindung der Streckenprofile und zur Definition 4
der Spurbreite
▶ Kombinierbar mit allen Streckenprofilen SP 2/…
5

6

7

8

9

10

11

12

Formel zur Berechnung der Anzahl der benötigten 13
Querverbinder
14
A QV = (l/2000 mm) + 1
15

A QV = Anzahl der Querverbinder 16
l = Streckenlänge
17
Lieferhinweise
Lieferumfang 18
▶ Strebenprofil 45x60, bearbeitet
▶ 2x Befestigungsmaterial zur Montage an einer Strecke 19
ST 2...

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
