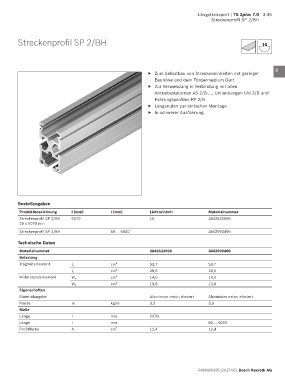

Längstransport | TS 2plus 7.0 3-35
Streckenprofil SP 2/BH

Streckenprofil SP 2/BH 10 1

2

3
▶ Zum Selbstbau von Streckeneinheiten mit geringer
Bauhöhe und dem Fördermedium Gurt
▶ Zur Verwendung in Verbindung mit allen 4
Antriebsstationen AS 2/B-..., Umlenkungen UM 2/B und
Führungsprofilen FP 2/B 5
▶ Längsnuten zur einfachen Montage
▶ In schwerer Ausführung 6

7

8

9

10

11

12

Bestellangaben 13

Produktbezeichnung l (mm) l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/BH 6070 16 3842532696 14
16 x 6070 mm
Streckenprofil SP 2/BH 60 … 6000 3842990409 15
Technische Daten 16

Materialnummer 3842532696 3842990409
Belastung 17
Trägheitsmoment l x cm 4 53,7 53,7
l y cm 4 28,6 28,6 18
Widerstandsmoment W x cm 3 14,0 14,0
cm 3 13,8 13,8 19
W y
Eigenschaften
Materialangabe Aluminium natur; eloxiert Aluminium natur; eloxiert 20
Masse m kg/m 3,3 3,3
Maße 21
Länge l mm 6070
Länge l mm 60 … 6000 22
Profilfläche A cm 2 12,4 12,4
23

24

R999000395 (2017-08), Bosch Rexroth AG
