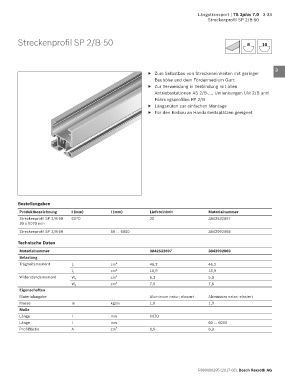

Längstransport | TS 2plus 7.0 3-33
Streckenprofil SP 2/B-50

Streckenprofil SP 2/B-50 8 10 1

2

3
▶ Zum Selbstbau von Streckeneinheiten mit geringer
Bauhöhe und dem Fördermedium Gurt
▶ Zur Verwendung in Verbindung mit allen 4
Antriebsstationen AS 2/B-..., Umlenkungen UM 2/B und
Führungsprofilen FP 2/B 5
▶ Längsnuten zur einfachen Montage
▶ Für den Einbau an Handarbeitsplätzen geeignet 6

7

8

9

10

11

12

Bestellangaben 13

Produktbezeichnung l (mm) l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/B-50 6070 20 3842532697 14
20 x 6070 mm
Streckenprofil SP 2/B-50 60 … 6000 3842992903 15
Technische Daten 16

Materialnummer 3842532697 3842992903
Belastung 17
Trägheitsmoment l x cm 4 46,2 46,2
l y cm 4 16,9 16,9 18
Widerstandsmoment W x cm 3 5,3 5,3
cm 3 7,5 7,5 19
W y
Eigenschaften
Materialangabe Aluminium natur; eloxiert Aluminium natur; eloxiert 20
Masse m kg/m 1,9 1,9
Maße 21
Länge l mm 6070
Länge l mm 60 … 6000 22
Profilfläche A cm 2 6,9 6,9
23

24

R999000395 (2017-08), Bosch Rexroth AG
