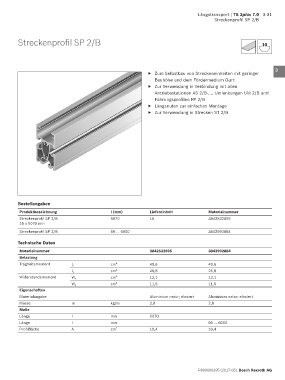

Längstransport | TS 2plus 7.0 3-31
Streckenprofil SP 2/B

Streckenprofil SP 2/B 10 1

2

3
▶ Zum Selbstbau von Streckeneinheiten mit geringer
Bauhöhe und dem Fördermedium Gurt
▶ Zur Verwendung in Verbindung mit allen 4
Antriebsstationen AS 2/B-..., Umlenkungen UM 2/B und
Führungsprofilen FP 2/B 5
▶ Längsnuten zur einfachen Montage
▶ Zur Verwendung in Strecken ST 2/B 6

7

8

9

10

11

12

Bestellangaben 13

Produktbezeichnung l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/B 6070 16 3842532695 14
16 x 6070 mm
Streckenprofil SP 2/B 60 … 6000 3842992884 15
Technische Daten 16

Materialnummer 3842532695 3842992884
Belastung 17
Trägheitsmoment l x cm 4 49,6 49,6
l y cm 4 25,8 25,8 18
Widerstandsmoment W x cm 3 12,1 12,1
cm 3 11,5 11,5 19
W y
Eigenschaften
Materialangabe Aluminium natur; eloxiert Aluminium natur; eloxiert 20
Masse m kg/m 2,8 2,8
Maße 21
Länge l mm 6070
Länge l mm 60 … 6000 22
Profilfläche A cm 2 10,4 10,4
23

24

R999000395 (2017-08), Bosch Rexroth AG
