3–2 Bosch Rexroth AG TS 2pv 2.2 3 842 540 431 (2016-03)

Komponenten für den Quertransport

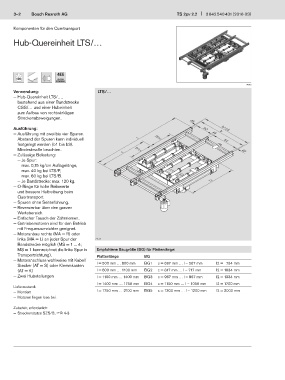

Hub-Quereinheit LTS/…

120
21513
Verwendung: LTS/…
— Hub-Quereinheit LTS/…,
bestehend aus einer Bandstrecke
CSS/… und einer Hubeinheit
zum Aufbau von rechtwinkligen
Streckenabzweigungen. 45

Ausführung: b2 b+15
b
— Ausführung mit zwei bis vier Spuren. 45
Abstand der Spuren kann individuell l l2 2 b1
festgelegt werden (b1 bis b3).
Mindestmaße beachten. c l2 2 45
— Zulässige Belastung:
— Je Spur:
max. 0,15 kg/cm Auflagelänge,
max. 40 kg bei LTS/F,
max. 60 kg bei LTS/B.
— Je Bandstrecke: max. 120 kg. l2
— O-Ringe für hohe Reibwerte
und bessere Haftreibung beim
Quertransport.
— Spuren ohne Seitenführung.
— Reversierbar über den ganzen
Wertebereich.
— Einfacher Tausch der Zahnriemen.
— Getriebemotoren sind für den Betrieb
mit Frequenzumrichter geeignet.
— Motoranbau rechts (MA = R) oder
links (MA = L) an jeder Spur der 21514
Bandstrecke möglich (MS = 1 ... 4;
MS = 1 kennzeichnet die linke Spur in Empfohlene Baugröße (BG) für Plattenlänge:
Transportrichtung). Plattenlänge BG
— Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmkasten l = 500 mm … 800 mm BG1 c = 697 mm … l – 567 mm l2 = 734 mm
(AT = K) l = 800 mm … 1100 mm BG2 c = 817 mm … l – 717 mm l2 = 1034 mm
— Zwei Hubstellungen l = 1100 mm … 1400 mm BG3 c = 967 mm … l – 867 mm l2 = 1334 mm
l = 1400 mm … 1750 mm BG4 c = 1150 mm … l – 1050 mm l2 = 1700 mm
Lieferzustand:
— Montiert l = 1750 mm … 2100 mm BG5 c = 1300 mm … l – 1200 mm l2 = 2000 mm
— Motoren liegen lose bei.

Zubehör, erforderlich:
— Streckenstütze SZS/B,  4-3
