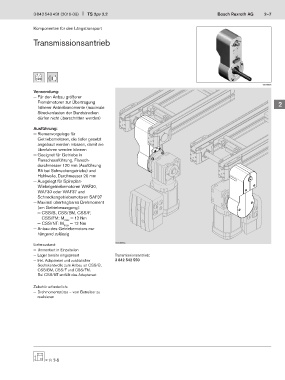

3 842 540 431 (2016-03) TS 2pv 2.2 Bosch Rexroth AG 2–7

Komponenten für den Längstransport

Transmissionsantrieb

120
00139058
Verwendung: 1
— Für den Anbau größerer
Fremdmotoren zur Übertragung 2
höherer Antriebsmomente (maximale
Streckenlasten der Bandstrecken 3
dürfen nicht überschritten werden)
4
Ausführung:
— Riemenvorgelege für 5
Getriebemotoren, die tiefer gesetzt
angebaut werden müssen, damit sie 6
überfahren werden können
— Geeignet für Getriebe in 7
Flanschausführung, Flansch-
durchmesser 120 mm (Ausführung 8
B5 bei Schneckengetriebe) und
Hohlwelle, Durchmesser 20 mm 9
— Ausgelegt für Spiroplan-
Winkelgetriebemotoren WAF20, 10
WAF30 oder WAF37 und
Schneckengetriebemotoren SAF37 11
— Maximal übertragbares Drehmoment
(am Getriebeausgang): 12
— CSS/B, CSS/BM, CSS/F,
CSS/FM: M max = 12 Nm 13
— CSS/NT: M max = 12 Nm
— Anbau des Getriebemotors nur 14
hängend zulässig
15
Lieferzustand: 00139066a
— Unmontiert in Einzelteilen 16
— Lager bereits eingepresst Transmissionsantrieb:
— Inkl. Adapterset und zusätzlicher 3 842 542 550 17
Sechskantwelle zum Anbau an CSS/B,
CSS/BM, CSS/F und CSS/FM. 18
Bei CSS/NT entfällt das Adapterset
19
Zubehör erforderlich:
— Drehmomentstütze – vom Betreiber zu 20
realisieren
