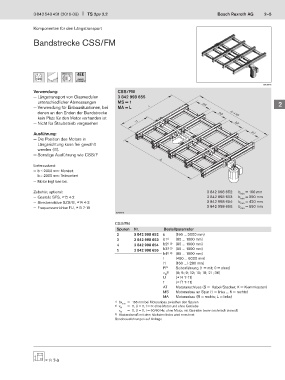

3 842 540 431 (2016-03) TS 2pv 2.2 Bosch Rexroth AG 2–5

Komponenten für den Längstransport

Bandstrecke CSS/FM

3000 mm
120
00136116
Verwendung: CSS/FM 1
— Längstransport von Glasmodulen 3 842 998 655
unterschiedlicher Abmessungen MS = 1 2
— Verwendung für Einbausituationen, bei MA = L l b4
denen an den Enden der Bandstrecke b3 b +15 3
kein Platz für den Motor vorhanden ist
— Nicht für Staubetrieb vorgesehen l1 b2 4
Ausführung: b1 5
— Die Position des Motors in
Längsrichtung kann frei gewählt 6
werden (l1).
— Sonstige Ausführung wie CSS/F 7
b
Lieferzustand: 8
— b ≤ 2000 mm: Montiert
b > 2000 mm: Teilmontiert 9
— Motor liegt lose bei.
10
Zubehör, optional: 3 842 998 652: b min = 160 mm
— Gestelle SFS,  4-2 3 842 998 653: b min = 290 mm 11
— Streckenstütze SZS/B,  4-3 3 842 998 654: b min = 420 mm
— Frequenzumrichter FU,  7-15 3 842 998 655: b min = 550 mm 12
00136115
13
CSS/FM
Spuren Nr. Bestellparameter 14
2 3 842 998 652 b (160 ... 3000 mm)
3 3 842 998 653 b1 1) (85 ... 1000 mm) 15
4 3 842 998 654 b2 1) 3) (85 ... 1000 mm)
5 3 842 998 655 b3 1) 3) (85 ... 1000 mm) 16
b4 1) 3) (85 ... 1000 mm)
l (450 ... 6000 mm)
l1 (160 ... l-290 mm) 17
FP Seitenführung (1 = mit; 0 = ohne)
v 2) (0; 6; 9; 12; 15; 18; 21; 36) 18
N
U ( 7-11)
f ( 7-11) 19
AT Motoranschluss (S = Kabel/Stecker; K = Klemmkasten)
MS Motoranbau an Spur (1 = links ... 5 = rechts) 20
MA Motoranbau (R = rechts; L = links)
1) bx min = 165 mm bei Motoranbau zwischen den Spuren
2) v = 0, U = 0, f = 0: ohne Motor und ohne Getriebe
N
v N = 0, U = 0, f = 50/60 Hz: ohne Motor, mit Getriebe (wenn technisch sinnvoll)
3) Abstandsmaß mit dem höchsten Index wird errechnet
Sonderausführungen auf Anfrage
