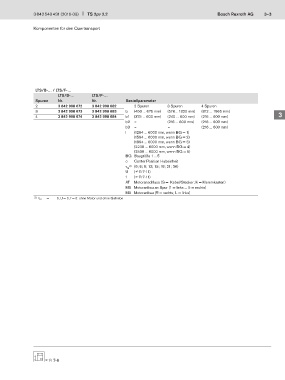

3 842 540 431 (2016-03) TS 2pv 2.2 Bosch Rexroth AG 3–3

Komponenten für den Quertransport

LTS/B-… / LTS/F-…
LTS/B-… LTS/F-… 1
Spuren Nr. Nr. Bestellparameter
2 3 842 998 672 3 842 998 682 2 Spuren 3 Spuren 4 Spuren 2
3 3 842 998 673 3 842 998 683 b (450 ... 675 mm) (576... 1320 mm) (812 ... 1965 mm)
4 3 842 998 674 3 842 998 684 b1 (375 ... 600 mm) (240 ... 600 mm) (216 ... 600 mm) 3
b2 – (216 ... 600 mm) (216 ... 600 mm)
b3 – – (216 ... 600 mm) 4
l (1264 ... 6000 mm, wenn BG = 1)
(1564 ... 6000 mm, wenn BG = 2) 5
(1864 ... 6000 mm, wenn BG = 3)
(2230 ... 6000 mm, wenn BG = 4) 6
(2530 ... 6000 mm, wenn BG = 5)
BG Baugröße 1…5 7
c Center Position Hubeinheit
v 2) (0; 6; 9; 12; 15; 18; 21; 36) 8
N
U ( 7-11)
f ( 7-11) 9
AT Motoranschluss (S = Kabel/Stecker; K = Klemmkasten)
MS Motoranbau an Spur (1 = links ... 5 = rechts) 10
MA Motoranbau (R = rechts; L = links)
2) v = 0, U = 0, f = 0: ohne Motor und ohne Getriebe
