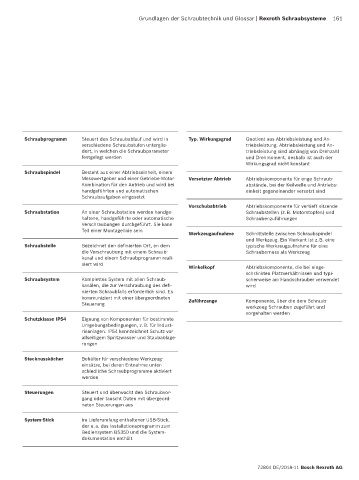

Grundlagen der Schraubtechnik und Glossar | Rexroth Schraubsysteme 161

Schraubprogramm Steuert den Schraubablauf und wird in Typ. Wirkungsgrad Quotient aus Abtriebsleistung und An-
verschiedene Schraubstufen unterglie- triebsleistung. Abtriebsleistung und An-
dert, in welchen die Schraub parameter triebsleistung sind abhängig von Drehzahl

festgelegt werden und Drehmoment, deshalb ist auch der
Wirkungsgrad nicht konstant
Schraubspindel Besteht aus einer Abtriebseinheit, einem
Messwertgeber und einer Getriebe-Motor- Versetzter Abtrieb Abtriebskomponente für enge Schraub-
Kombination für den Antrieb und wird bei abstände, bei der Keilwelle und Antriebs-
handgeführten und automatischen einheit gegeneinander versetzt sind
Schraubaufgaben eingesetzt
Vorschubabtrieb Abtriebskomponente für vertieft sitzende
Schraubstation An einer Schraubstation werden handge- Schraubstellen (z. B. Motorstopfen) und
haltene, handgeführte oder automatische Schraubenzuführungen
Verschraubungen durchgeführt. Sie kann
Teil einer Montagelinie sein
Werkzeugaufnahme Schnittstelle zwischen Schraubspindel
und Werkzeug. Ein Vierkant ist z. B. eine
Schraubstelle Bezeichnet den definierten Ort, an dem typische Werkzeugaufnahme für eine
die Verschraubung mit einem Schraub- Schraubernuss als Werkzeug
kanal und einem Schraubprogramm reali-
siert wird
Winkelkopf Abtriebskomponente, die bei einge-
schränkten Platzverhältnissen und typi-
Schraubsystem Komplettes System mit allen Schraub- scherweise am Handschrauber verwendet
kanälen, die zur Verschraubung des defi- wird
nierten Schraubfalls erforderlich sind. Es
kommuniziert mit einer übergeordneten Zuführzange Komponente, über die dem Schraub-
Steuerung
werkzeug Schrauben zugeführt und
vor gehalten werden
Schutzklasse IP54 Eignung von Komponenten für bestimmte
Umgebungsbedingungen, z. B. für Indust-
rieanlagen. IP54 kennzeichnet Schutz vor
allseitigem Spritzwasser und Staubablage-
rungen

Stecknussköcher Behälter für verschiedene Werkzeug-
einsätze, bei deren Entnahme unter-
schiedliche Schraubprogramme aktiviert
werden

Steuerungen Steuert und überwacht den Schraubvor-
gang oder tauscht Daten mit übergeord-
neten Steuerungen aus

System-Stick Im Lieferumfang enthaltener USB-Stick,
der u. a. das Installationsprogramm zum
Bediensystem BS350 und die System-
doku mentation enthält
