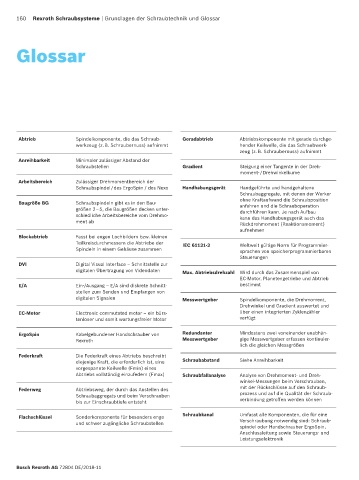

160 Rexroth Schraubsysteme | Grundlagen der Schraubtechnik und Glossar
Glossar
Abtrieb Spindelkomponente, die das Schraub- Geradabtrieb Abtriebskomponente mit gerade durchge-
werkzeug (z. B. Schraubernuss) aufnimmt hender Keilwelle, die das Schraubwerk-
zeug (z. B. Schraubernuss) aufnimmt
Anreihbarkeit Minimaler zulässiger Abstand der
Schraubstellen Gradient Steigung einer Tangente in der Dreh-
moment- / Drehwinkelkurve
Arbeitsbereich Zulässiger Drehmomentbereich der
Schraubspindel / des ErgoSpin / des Nexo Handhabungsgerät Handgeführte und handgehaltene
Schraub aggregate, mit denen der Werker
ohne Kraftaufwand die Schraubposition
Baugröße BG Schraubspindeln gibt es in den Bau- anfahren und die Schrauboperation
größen 2 – 5, die Baugrößen decken unter- durchführen kann. Je nach Aufbau
schiedliche Arbeitsbereiche vom Drehmo- kann das Handhabungsgerät auch das
ment ab Rück dreh moment (Reaktionsmoment)
aufnehmen
Blockabtrieb Fasst bei engen Lochbildern bzw. kleinen
Teilkreisdurchmessern die Abtriebe der IEC 61131-3 Weltweit gültige Norm für Programmier-
Spindeln in einem Gehäuse zusammen sprachen von speicherprogrammierbaren
Steuerungen
DVI Digital Visual Interface – Schnittstelle zur
digitalen Übertragung von Videodaten Max. Abtriebsdrehzahl Wird durch das Zusammenspiel von
EC-Motor, Planetengetriebe und Abtrieb
E/A Ein-/Ausgang – E/A sind diskrete Schnitt- bestimmt
stellen zum Senden und Empfangen von
digitalen Signalen Messwertgeber Spindelkomponente, die Drehmoment,
Drehwinkel und Gradient auswertet und
EC-Motor Electronic commutated motor – ein bürs- über einen integrierten Zyklenzähler
tenloser und somit wartungsfreier Motor verfügt
ErgoSpin Kabelgebundener Handschrauber von Redundanter Mindestens zwei voneinander unabhän-
Rexroth Messwertgeber gige Messwertgeber erfassen kontinuier-
lich die gleichen Messgrößen
Federkraft Die Federkraft eines Abtriebs beschreibt
diejenige Kraft, die erforderlich ist, eine Schraubabstand Siehe Anreihbarkeit
vorgespannte Keilwelle (Fmin) eines
Abtriebs vollständig einzufedern (Fmax) Schraubfallanalyse Analyse von Drehmoment- und Dreh-
winkel-Messungen beim Verschrauben,
Federweg Abtriebsweg, der durch das Anstellen des mit der Rückschlüsse auf den Schraub-
Schraubaggregats und beim Verschrau ben prozess und auf die Qualität der Schraub-
bis zur Einschraubtiefe entsteht verbindung getroffen werden können
Flachschlüssel Sonderkomponente für besonders enge Schraubkanal Umfasst alle Komponenten, die für eine
und schwer zugängliche Schraubstellen Verschraubung notwendig sind: Schraub-
spindel oder Handschrauber ErgoSpin,
Anschlussleitung sowie Steuerungs- und
Leistungselektronik
