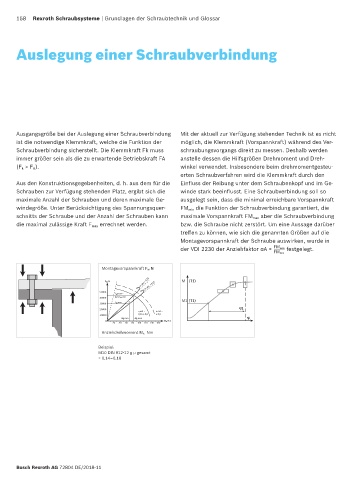

158   Rexroth Schraubsysteme | Grundlagen der Schraubtechnik und Glossar




      Auslegung einer Schraubverbindung
















      Ausgangsgröße bei der Auslegung einer Schraubverbindung   Mit der aktuell zur Verfügung stehenden Technik ist es nicht
      ist die notwendige Klemmkraft, welche die Funktion der   möglich, die Klemmkraft (Vorspannkraft) während des Ver-
      Schraubverbindung sicherstellt. Die Klemmkraft Fk muss   schraubungsvorgangs direkt zu messen. Deshalb werden
      immer größer sein als die zu erwartende Betriebskraft FA   anstelle dessen die Hilfsgrößen Drehmoment und Dreh-
      (F k  > F A ).                                         winkel verwendet. Insbesondere beim drehmomentgesteu-
                                                             erten Schraubverfahren wird die Klemmkraft durch den
      Aus den Konstruktionsgegebenheiten, d. h. aus dem für die   Einfluss der Reibung unter dem Schraubenkopf und im Ge-
      Schrauben zur Verfügung stehenden Platz, ergibt sich die   winde stark beeinflusst. Eine Schraubverbindung soll so
      maximale Anzahl der Schrauben und deren maximale Ge-   ausgelegt sein, dass die minimal erreichbare Vorspannkraft
      windegröße. Unter Berücksichtigung des Spannungsquer-  FM min  die Funktion der Schraubverbindung garantiert, die
      schnitts der Schraube und der Anzahl der Schrauben kann   maximale Vorspannkraft FM max  aber die Schraubverbindung
      die maximal zulässige Kraft F max  errechnet werden.   bzw. die Schraube nicht zerstört. Um eine Aussage darüber
                                                             treffen zu können, wie sich die genannten Größen auf die
                                                             Montagevorspannkraft der Schraube auswirken, wurde in
                                                             der VDI 2230 der Anziehfaktor αA =         festgelegt.
                                                                                            FM max
                                                                                            FM min
                                   Montagevorspannkraft F M  N
                                                m  ges. = 0,14 m  ges. = 0,18
                                    F M  N                   M  (T1)
                                  50000
                                       F M  max =  x
                                  40000  α A x F M  min      M1  (T1)
                                  30000  F M  min  y
                                                                                 1
                                  20000
                                               σ red. =  σ red. =
                                  10000        0,9 x σ  0,2  σ  0,2
                                         M A  min  M A  max
                                    0                  M A  Nm
                                      20  40  60  80  100  120  140  160
                                   Anziehdrehmoment M A   Nm
                                  Beispiel:
                                  M10 DIN 912-12 g µ gesamt
                                  = 0,14–0,18




















      Bosch Rexroth AG 72804 DE/2018-11
