Grundlagen der Schraubtechnik und Glossar | Rexroth Schraubsysteme 159

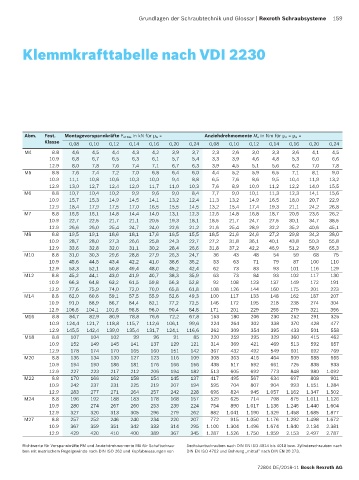

Klemmkrafttabelle nach VDI 2230

Abm. Fest. Montagevorspannkräfte F M Tab in kN für µ G = Anziehdrehmomente M A in Nm für µ K = µ G =
Klasse 0,08 0,10 0,12 0,14 0,16 0,20 0,24 0,08 0,10 0,12 0,14 0,16 0,20 0,24
M4 8.8 4,6 4,5 4,4 4,3 4,2 3,9 3,7 2,3 2,6 3,0 3,3 3,6 4,1 4,5
10.9 6,8 6,7 6,5 6,3 6,1 5,7 5,4 3,3 3,9 4,6 4,8 5,3 6,0 6,6
12.9 8,0 7,8 7,6 7,4 7,1 6,7 6,3 3,9 4,5 5,1 5,6 6,2 7,0 7,8
M5 8.8 7,6 7,4 7,2 7,0 6,8 6,4 6,0 4,4 5,2 5,9 6,5 7,1 8,1 9,0
10.9 11,1 10,8 10,6 10,3 10,0 9,4 8,8 6,5 7,6 8,6 9,5 10,4 11,9 13,2
12.9 13,0 12,7 12,4 12,0 11,7 11,0 10,3 7,6 8,9 10,0 11,2 12,2 14,0 15,5
M6 8.8 10,7 10,4 10,2 9,9 9,6 9,0 8,4 7,7 9,0 10,1 11,3 12,3 14,1 15,6
10.9 15,7 15,3 14,9 14,5 14,1 13,2 12,4 11,3 13,2 14,9 16,5 18,0 20,7 22,9
12.9 18,4 17,9 17,5 17,0 16,5 15,5 14,5 13,2 15,4 17,4 19,3 21,1 24,2 26,8
M7 8.8 15,5 15,1 14,8 14,4 14,0 13,1 12,3 12,6 14,8 16,8 18,7 20,5 23,6 26,2
10.9 22,7 22,5 21,7 21,1 20,5 19,3 18,1 18,5 21,7 24,7 27,5 30,1 34,7 38,5
12.9 26,6 26,0 25,4 24,7 24,0 22,6 21,2 21,6 25,4 28,9 32,2 35,2 40,6 45,1
M8 8.8 19,5 19,1 18,6 18,1 17,6 16,5 15,5 18,5 21,6 24,6 27,3 29,8 34,3 38,0
10.9 28,7 28,0 27,3 26,6 25,8 24,3 22,7 27,2 31,8 36,1 40,1 43,8 50,3 55,8
12.9 33,6 32,8 32,0 31,1 30,2 28,4 26,6 31,8 37,2 42,2 46,9 51,2 58,9 65,3
M10 8.8 31,0 30,3 29,6 28,8 27,9 26,3 24,7 36 43 48 54 59 68 75
10.9 45,6 44,5 43,4 42,2 41,0 38,6 36,2 53 63 71 79 87 100 110
12.9 53,3 52,1 50,8 49,4 48,0 45,2 42,4 62 73 83 93 101 116 129
M12 8.8 45,2 44,1 43,0 41,9 40,7 38,3 35,9 63 73 84 93 102 117 130
10.9 66,3 64,8 63,2 61,5 59,8 56,3 52,8 92 108 123 137 149 172 191
12.9 77,6 75,9 74,0 72,0 70,0 65,8 61,8 108 126 144 160 175 201 223
M14 8.8 62,0 60,6 59,1 57,5 55,9 52,6 49,3 100 117 133 148 162 187 207
10.9 91,0 88,9 86,7 84,4 82,1 77,2 72,5 146 172 195 218 238 274 304
12.9 106,5 104,1 101,5 98,8 96,0 90,4 84,8 171 201 229 255 279 321 356
M16 8.8 84,7 82,9 80,9 78,8 76,6 72,2 67,8 153 180 206 230 252 291 325
10.9 124,4 121,7 118,8 115,7 112,6 106,1 99,6 224 264 302 338 370 428 477
12.9 145,5 142,4 139,0 135,4 131,7 124,1 116,6 262 309 354 395 433 501 558
M18 8.8 107 104 102 99 96 91 85 220 259 295 329 360 415 462
10.9 152 149 145 141 137 129 121 314 369 421 469 513 592 657
12.9 178 174 170 165 160 151 142 367 432 492 549 601 692 769
M20 8.8 136 134 130 127 123 116 109 308 363 415 464 509 588 655
10.9 194 190 186 181 176 166 156 438 517 592 661 725 838 933
12.9 227 223 217 212 206 194 182 513 605 692 773 848 980 1.092
M22 8.8 170 166 162 158 154 145 137 417 495 567 634 697 808 901
10.9 242 237 231 225 219 207 194 595 704 807 904 993 1.151 1.284
12.9 283 277 271 264 257 242 228 696 824 945 1.057 1.162 1.347 1.502
M24 8.8 196 192 188 183 178 168 157 529 625 714 798 875 1.011 1.126
10.9 280 274 267 260 253 239 224 754 890 1.017 1.136 1.246 1.440 1.604
12.9 327 320 313 305 296 279 262 882 1.041 1.190 1.329 1.458 1.685 1.877
M27 8.8 257 252 246 240 234 220 207 772 915 1.050 1.176 1.292 1.498 1.672
10.9 367 359 351 342 333 314 295 1.100 1.304 1.496 1.674 1.840 2.134 2.381
12.9 429 420 410 400 389 367 345 1.287 1.526 1.750 1.959 2.153 2.497 2.787

Richtwerte für Vorspannkräfte FM und Anziehdrehmomente MA für Schaft schrau- Sechskantschrauben nach DIN EN ISO 4014 bis 4018 bzw. Zylinderschrauben nach
ben mit metrischem Regelgewinde nach DIN ISO 262 und Kopfabmessungen von DIN EN ISO 4762 und Bohrung „mittel“ nach DIN EN 20 273.
