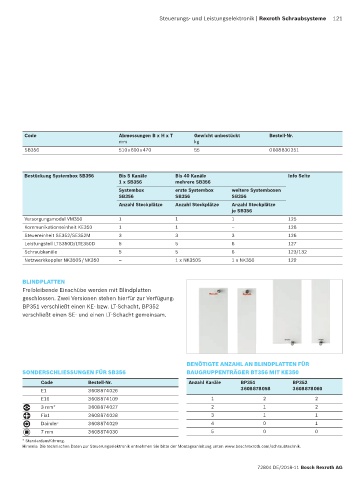

Steuerungs- und Leistungselektronik | Rexroth Schraubsysteme 121

Code Abmessungen B x H x T Gewicht unbestückt Bestell-Nr.
mm kg
SB356 510 x 600 x 470 55 0 608 830 251

Bestückung Systembox SB356 Bis 5 Kanäle Bis 40 Kanäle Info Seite
1 x SB356 mehrere SB356
Systembox erste Systembox weitere Systemboxen
SB356 SB356 SB356
Anzahl Steckplätze Anzahl Steckplätze Anzahl Steckplätze
je SB356
Versorgungsmodul VM350 1 1 1 125
Kommunikationseinheit KE350 1 1 – 128
Steuereinheit SE352/SE352M 3 3 3 126
Leistungsteil LTS350D/LTE350D 5 5 6 127
Schraubkanäle 5 5 6 123/132
Netzwerkkoppler NK350S / NK350 – 1 x NK350S 1 x NK350 129

BLINDPLATTEN
Freibleibende Einschübe werden mit Blindplatten
geschlossen. Zwei Ver sionen stehen hierfür zur Verfügung:
BP351 verschließt einen KE- bzw. LT-Schacht, BP352
verschließt einen SE- und einen LT-Schacht gemeinsam.

BENÖTIGTE ANZAHL AN BLINDPLATTEN FÜR
SONDERSCHLIESSUNGEN FÜR SB356 BAUGRUPPENTRÄGER BT356 MIT KE350
Code Bestell-Nr. Anzahl Kanäle BP351 BP352
E1 3 608 874 026 3 608 878 058 3 608 878 060
E16 3 608 874 109 1 2 2
3 mm* 3 608 874 027 2 1 2
Fiat 3 608 874 028 3 1 1
Daimler 3 608 874 029 4 0 1
7 mm 3 608 874 030 5 0 0
* Standardausführung.
Hinweis: Die technischen Daten zur Steuerungselektronik entnehmen Sie bitte der Montageanleitung unter: www.boschrexroth.com/schraubtechnik.
