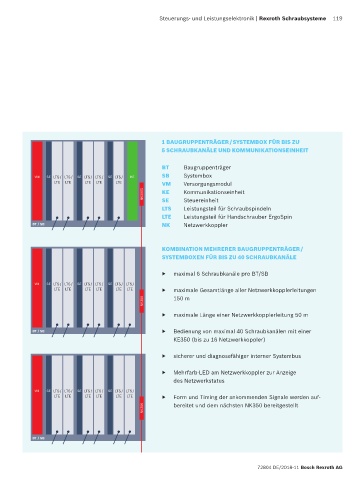

Steuerungs- und Leistungselektronik | Rexroth Schraubsysteme 119

1 BAUGRUPPENTRÄGER / SYSTEMBOX FÜR BIS ZU
5 SCHRAUBKANÄLE UND KOMMUNIKATIONS EINHEIT

BT Baugruppenträger
VM SE LTS / LTS / SE LTS / LTS / SE LTS / KE SB Systembox
LTE LTE LTE LTE LTE VM Versorgungsmodul
NK350S KE Kommunikationseinheit
SE
Steuereinheit
LTS Leistungsteil für Schraubspindeln
LTE Leistungsteil für Handschrauber ErgoSpin
BT / SB NK Netzwerkkoppler

KOMBINATION MEHRERER BAUGRUPPENTRÄGER /
SYSTEMBOXEN FÜR BIS ZU 40 SCHRAUBKANÄLE

▶ maximal 6 Schraubkanäle pro BT/SB
VM SE LTS / LTS / SE LTS / LTS / SE LTS / LTS /
LTE LTE LTE LTE LTE LTE ▶ maximale Gesamtlänge aller Netzwerkkopplerleitungen
NK350 150 m

▶ maximale Länge einer Netzwerkkopplerleitung 50 m

BT / SB ▶ Bedienung von maximal 40 Schraub kanälen mit einer
KE350 (bis zu 16 Netzwerkkoppler)

▶ sicherer und diagnosefähiger interner Systembus

▶ Mehrfarb-LED am Netzwerkkoppler zur Anzeige
des Netzwerkstatus
VM SE LTS / LTS / SE LTS / LTS / SE LTS / LTS /
LTE LTE LTE LTE LTE LTE ▶ Form und Timing der ankommenden Signale werden auf-
NK350 bereitet und dem nächsten NK350 bereitgestellt

BT / SB
