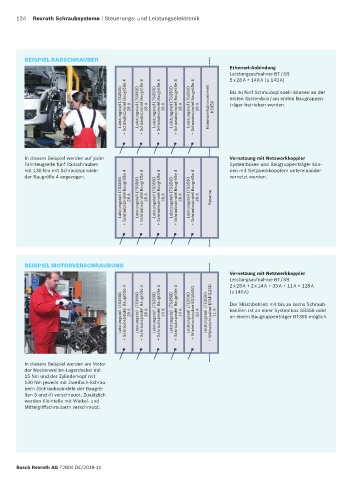

124 Rexroth Schraubsysteme | Steuerungs- und Leistungselektronik
BEISPIEL RADSCHRAUBER
Ethernet-Anbindung
Leistungsaufnahme BT / SB
5 x 28 A = 140 A (≤ 140 A)
Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Kommunikationseinheit KE350 Bis zu fünf Schraubspindeln können an der
ersten Systembox / am ersten Baugruppen-
träger betrieben werden.
In diesem Beispiel werden auf jeder Vernetzung mit Netzwerkkoppler
Fahrzeugseite fünf Rad schrauben Systemboxen und Baugruppenträger kön-
mit 130 Nm mit Schraubspindeln nen mit Netzwerkkopplern untereinander
der Baugröße 4 angezogen. vernetzt werden.
Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Reserve
BEISPIEL MOTORVERSCHRAUBUNG
Vernetzung mit Netzwerkkoppler
Leistungsaufnahme BT / SB
2 x 28 A + 2 x 14 A + 33 A + 11 A = 128 A
(≤ 140 A)
Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Leistungsteil L TS350D + Schraubspindel Baugröße 4 28 A Leistungsteil L TS350D + Schraubspindel Baugröße 3 14 A Leistungsteil L TS350D + Schraubspindel Baugröße 3 14 A Leistungsteil L TE350D + Winkelschrauber ESA040G 33 A Leistungsteil L TE350D + Winkelschrauber ESM012SD 11 A Der Mischbetrieb mit bis zu sechs Schraub-
kanälen ist an einer Systembox SB356 oder
an einem Baugruppenträger BT356 möglich.
In diesem Beispiel werden am Motor
der Nockenwellen-Lagerdeckel mit
15 Nm und der Zylinderkopf mit
130 Nm jeweils mit Zweifach-Schrau-
bern (Schraubspindeln der Baugrö-
ßen 3 und 4) verschraubt. Zusätzlich
werden Kleinteile mit Winkel- und
Mittelgriffschraubern verschraubt.
