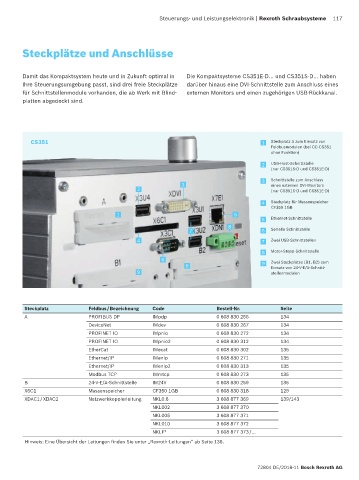

Page 117 - Schraubsysteme Bosch Rexroth Katalog

Steuerungs- und Leistungselektronik | Rexroth Schraubsysteme 117

Steckplätze und Anschlüsse

Damit das Kompaktsystem heute und in Zukunft optimal in Die Kompaktsysteme CS351E-D… und CS351S-D… haben
Ihre Steuerungs umge bung passt, sind drei freie Steckplätze darüber hin aus eine DVI-Schnittstelle zum Anschluss eines
für Schnittstellenmodule vorhanden, die ab Werk mit Blind- externen Monitors und einen zugehörigen USB-Rück kanal.
platten abgedeckt sind.

CS351 1 Steckplatz A zum Einsatz von
Feldbusmodulen (bei CC-CS351
ohne Funktion)
2 USB-Host-Schnittstelle
(nur CS351S-D und CS351E-D)

3 Schnittstelle zum Anschluss
3 eines externen DVI-Monitors
2 (nur CS351S-D und CS351E-D)
4 Steckplatz für Massenspeicher
CF350 1GB
1 5
5 Ethernet-Schnittstelle
8
7 6 Serielle Schnittstelle
4 7 Zwei USB-Schnittstellen

8 Motor-Stopp-Schnittstelle
6 Zwei Steckplätze (B1, B2) zum
9 9 Einsatz von 24-V-E/A-Schnitt-
9 stellen modulen

Steckplatz Feldbus / Bezeichnung Code Bestell-Nr. Seite
A PROFIBUS DP IMpdp 0 608 830 266 134
DeviceNet IMdev 0 608 830 267 134
PROFINET IO IMpnio 0 608 830 272 134
PROFINET IO IMpnio2 0 608 830 312 134
EtherCat IMecat 0 608 830 302 135
Ethernet/IP IMenip 0 608 830 271 135
Ethernet/IP IMenip2 0 608 830 313 135
Modbus TCP IMmtcp 0 608 830 273 135
B 24-V-E/A-Schnittstelle IM24V 0 608 830 259 135
X6C1 Massenspeicher CF350 1GB 0 608 830 318 129
XDAC1 / XDAC2 Netzwerkkopplerleitung NKL0.6 3 608 877 369 139/143
NKL002 3 608 877 370
NKL005 3 608 877 371
NKL010 3 608 877 372
NKLF* 3 608 877 373 /…

Hinweis: Eine Übersicht der Leitungen finden Sie unter „Rexroth-Leitungen“ ab Seite 136.

72804 DE/2018-11 Bosch Rexroth AG
