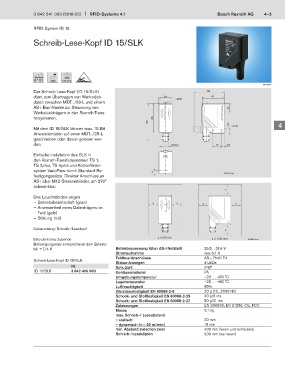

3 842 541 003 (2018-05)  RFID-Systeme 4.1                                    Bosch Rexroth AG   4–3


               RFID-System ID 15

               Schreib-Lese-Kopf ID 15/SLK








               IP 67
                                                                                                               00123847
               Der Schreib-Lese-Kopf (ID 15/SLK)                                        55                           1
               dient zum Übertragen von Werkstück-                    24   LED           41
               daten zwischen MDT.../28-L und einem                                                                  2
               AS-i-Bus-Master zur Steuerung von                                                 17
               Werkstückträgern in den Rexroth-Trans-                                                                3
               fersystemen.                                      55
                                                               69
                                                                                                 3,7  4,2            4
               Mit dem ID 15/SLK können max. 15 Bit
               Anwenderdaten auf einen MDT.../28-L                                                                   5
               geschrieben oder davon gelesen wer-
               den.                                                      M12x1             17   4,5                  6

               Einfache Installation des SLK in                                                                      7
               den Rexroth-Transfersystemen TS 1,
               TS 2plus, TS 4plus und Kettenförder-                                                                  8
               system VarioFlow durch Standard-Be-               4
               festigungssätze. Direkter Anschluss an                                          536035-12.eps         9
               AS-i über M12-Steckverbinder, um 270°
               schwenkbar.
                                                                                               a                    10
               Drei Leuchtdioden zeigen                                                                             11
                  — Betriebsbereitschaft (grün)                  a         a          a            a
                  — Anwesenheit eines Datenträgers im                                                               12
                 Feld (gelb)
                  — Störung (rot)                                                                                   13

               Lieferumfang: Schreib-/Lesekopf                                                 a                    14

               Erforderliches Zubehör:                             a    100 mm            a > 100 mm     536035-15.eps  15
               Befestigungssatz entsprechend dem Einsatz-
               fall  4-6                       Betriebsspannung (über AS-i Netzteil)  26,5…31,6 V
                                                 Stromaufnahme                        max 0,1 A                     16
                                                 Feldbus-Anschlüsse                   AS-i, Profil 7.4
               Schreib-Lese-Kopf ID 15/SLK-…     Status-Anzeigen                      3 LEDs                        17
                               Nr.               Schutzart                            IP67
               ID 15/SLK       3 842 406 960     Gehäusematerial                      PA                            18
                                                 Umgebungstemperatur                  –20 … +60 °C
                                                 Lagertemperatur                      –25 … +80 °C                  19
                                                 Luftfeuchtigkeit                     95%
                                                 Vibrationsfestigkeit EN 60068-2-6    20 g (10...2000 Hz)           20
                                                 Schock- und Stoßfestigkeit EN 60068-2-29  40 g/6 ms
                                                 Schock- und Stoßfestigkeit EN 60068-2-27  50 g/11 ms
                                                 Zulassungen                          EN 300330, EN 61326, CE, FCC
                                                 Masse                                0,1 kg
                                                 max. Schreib-/ Leseabstand
                                                 – statisch                           20 mm
                                                 – dynamisch (v = 20 m/min)           15 mm
                                                 min. Abstand zwischen zwei           400 mm (lesen und schreiben)
                                                 Schreib-/Leseköpfen                  200 mm (nur lesen)
