4–6    Bosch Rexroth AG                                      RFID-Systeme 4.1  3 842 541 003 (2018-05)


       RFID-System ID 15

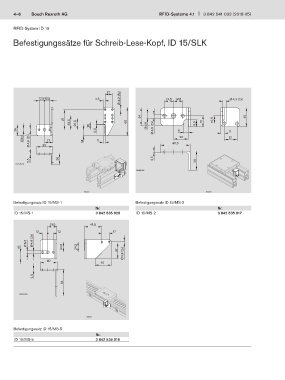

       Befestigungssätze für Schreib-Lese-Kopf, ID 15/SLK












                                              17
                                                   Ø 4,2 (8x)
                 12,5 12,5               4,5                          12,5  12,5                  4,3 (2x)


                                                            24                                          45
                            47                                                            10,5
                              33,5  26,5              66      6,6                  9,5  15
        26                            18  0,5                    4,8 (2x)  6                     5
             4,8 (2x)  35  17       14    5                              40,5
           6,6                                                              20                   17



             2,5         26                                      2,5               26
        00134926
                                                          00134927




                                    00133525                                           00133526
       Befestigungssatz ID 15/MS-1                        Befestigungssatz ID 15/MS-2
                                         Nr.                                                Nr.
       ID 15/MS-1                        3 842 535 920    ID 15/MS-2                        3 842 535 917

                      21,5             41,5
                12       12                     17
               4,8 (2x)
            6,6
         15                24,5  24,5
                                                  37  4,3 (2x)

                     40
                                           37

               2,5
                           64

         00134930




                                     00134925

       Befestigungssatz ID 15/MS-5
                                         Nr.
       ID 15/MS-5                        3 842 535 918
