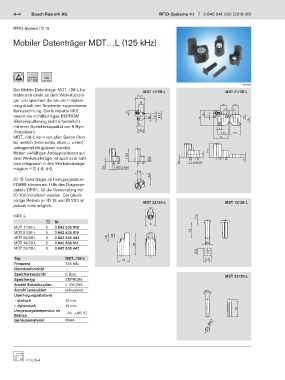

4–4    Bosch Rexroth AG                                      RFID-Systeme 4.1  3 842 541 003 (2018-05)


       RFID-System ID 15

       Mobiler Datenträger MDT…L (125 kHz)








             IP 68
                                                                                                      00123839
       Der Mobile Datenträger MDT.../28-L be-                MDT 11/28-L                       MDT 21/28-L
       findet sich direkt an dem Werkstückträ-
       ger und speichert die bei der Initialisie-
       rung durch den Anwender zugewiesene                                                    7,6  7,6
       Kennzeichnung. Der kompakte MDT                                                         6,5  6,5
                                                                                      9
       besitzt ein nichtflüchtiges EEPROM                                            18  4             6,5
       (Batteriepufferung nicht erforderlich)                                                            7,6
       mit einer Speicherkapazität von 5 Byte                                               4
       (Nutzdaten).                                                                           13   13
       MDT.../28-L kann von allen Seiten (fron-                                              18
       tal, seitlich links/rechts, oben u. unten)
       unbegrenzt oft gelesen werden.
       Neben vielfältigen Anbaupositionen auf                                         8  15,5
       dem Werkstückträger ist auch eine naht-
       lose Integration in den Werkstückträger                              2,5    2,8 (2x)            3,3
       möglich  4-8, 4-9.

       ID 15 Datenträger ab Fertigungsdatum
       FD986 können mit Hilfe des Diagnose-
       pakets DPS/L für die Verwendung mit
       ID 200 initialisiert werden. Der gleich-
       zeitige Betrieb an ID 15 und ID 200 ist               MDT 22/28-L                       MDT 13/28-L
       jedoch nicht möglich.

       MDT...L
                        Nr.
       MDT 11/28-L  5   3 842 535 916
       MDT 21/28-L  5   3 842 535 919
       MDT 22/28-L  5   3 842 535 443
       MDT 13/28-L  5   3 842 535 911
       MDT 23/28-L  5   3 842 535 442

       Typ                  MDT.../28-L
       Frequenz             125 kHz
       Normkonformität      –
       Speicherkapazität    5 Byte                                                             MDT 23/28-L
       Speichertyp          EEPROM
       Anzahl Schreibzyklen  ≥ 100.000
       Anzahl Lesezyklen    unbegrenzt
       Übertragungsabstand
       – statisch           15 mm
       – dynamisch          12 mm
       Umgebungstemperatur im   –40...+85 °C
       Betrieb
       Gehäusematerial      PA66








             5-4
