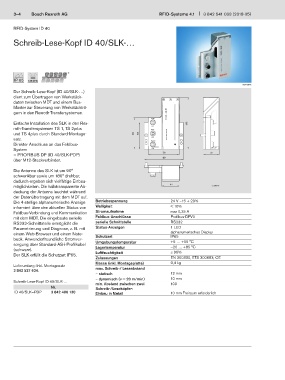

3–4 Bosch Rexroth AG RFID-Systeme 4.1 3 842 541 003 (2018-05)

RFID-System ID 40

Schreib-Lese-Kopf ID 40/SLK-…

00123945
Der Schreib-Lese-Kopf (ID 40/SLK-…)
dient zum Übertragen von Werkstück-
daten zwischen MDT und einem Bus-
Master zur Steuerung von Werkstückträ-
gern in den Rexroth-Transfersystemen.

Einfache Installation des SLK in den Rex-
roth-Transfersystemen TS 1, TS 2plus
und TS 4plus durch Standard-Montage-
satz.
Direkter Anschluss an das Feldbus-
System
— PROFIBUS DP (ID 40/SLK-PDP)
über M12-Steckverbinder.

Die Antenne des SLK ist um 90°
schwenkbar sowie um 180° drehbar,
dadurch ergeben sich vielfältige Einbau-
möglichkeiten. Die halbtransparente Ab-
deckung der Antenne leuchtet während
der Datenübertragung mit dem MDT auf.
Die 4-stellige alphanumerische Anzeige Betriebsspannung 24 V –15 + 20%
informiert über den aktuellen Status von Welligkeit < 10%
Feldbus-Verbindung und Kommunikation Stromaufnahme max 0,35 A
mit dem MDT. Die eingebaute serielle Feldbus-Anschlüsse Profibus-DPV0
RS232-Schnittstelle ermöglicht die serielle Schnittstelle RS232
Parametrierung und Diagnose, z. B. mit Status-Anzeigen 1 LED
einem Web-Browser und einem Note- alphanumerisches Display
book. Anwenderfreundliche Stromver- Schutzart IP65
sorgung über Standard-AS-i-Profilkabel Umgebungstemperatur +5 … +55 °C
(schwarz). Lagertemperatur –20 … +85 °C
Der SLK erfüllt die Schutzart IP65. Luftfeuchtigkeit ≤ 96%
Zulassungen EN 300330, ETS 300683, CE
Masse (inkl. Montageplatte) 0,4 kg
Lieferumfang: Inkl. Montagesatz
3 842 527 634. max. Schreib-/ Leseabstand
– statisch 12 mm
– dynamisch (v = 20 m/min) 10 mm
Schreib-Lese-Kopf ID 40/SLK-…
min. Abstand zwischen zwei 100
Nr. Schreib-/Leseköpfen
ID 40/SLK–PDP 3 842 406 130 Einbau in Metall 10 mm Freiraum erforderlich
