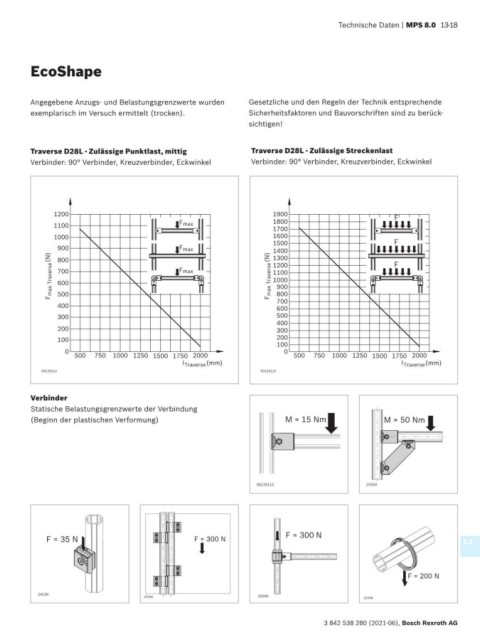

Technische Daten | MPS 8.0 13-18

EcoShape

Angegebene Anzugs- und Belastungsgrenzwerte wurden Gesetzliche und den Regeln der Technik entsprechende
exemplarisch im Versuch ermittelt (trocken). Sicherheitsfaktoren und Bauvorschriften sind zu berück-
sichtigen!

Traverse D28L - Zulässige Punktlast, mittig Traverse D28L - Zulässige Streckenlast
Verbinder: 90° Verbinder, Kreuzverbinder, Eckwinkel Verbinder: 90° Verbinder, Kreuzverbinder, Eckwinkel

1200 1900 F
1100 F max 1800
1700
1000 1600
1500 F
900 F max 1400
(N) 800 (N) 1300 F
1200
F max Traverse 700 F max F max Traverse 1100
1000
600
900
500
700
400 800
600
300 500
400
200 300
100 200
100
0 0
500 750 1000 1250 1500 1750 2000 500 750 1000 1250 1500 1750 2000
l Traverse (mm) l Traverse (mm)
00139114 00139115

Verbinder
Statische Belastungsgrenzwerte der Verbindung
(Beginn der plastischen Verformung) M = 15 Nm M = 50 Nm

00139113 25593

F = 300 N
F = 35 N F = 300 N 13

F = 200 N

24130 25595
25594 25596
