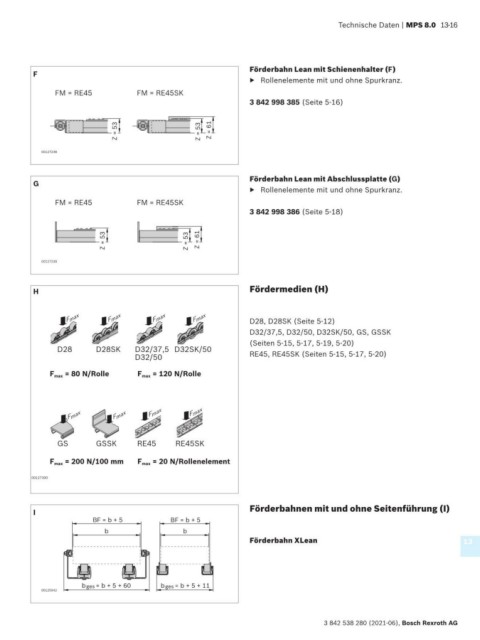

Technische Daten | MPS 8.0 13-16

Förderbahn Lean mit Schienenhalter (F)
F
▶ Rollenelemente mit und ohne Spurkranz.
FM = RE45 FM = RE45SK
3 842 998 385 (Seite 5-16)

Z = 53 Z = 53 Z = 61

00127238

Förderbahn Lean mit Abschlussplatte (G)
G
▶ Rollenelemente mit und ohne Spurkranz.
FM = RE45 FM = RE45SK
3 842 998 386 (Seite 5-18)

Z = 53 Z = 53 Z = 61

00127239

H Fördermedien (H)

F max F max F max F max D28, D28SK (Seite 5-12)
D32/37,5, D32/50, D32SK/50, GS, GSSK
(Seiten 5-15, 5-17, 5-19, 5-20)
D28 D28SK D32/37,5 D32SK/50
D32/50 RE45, RE45SK (Seiten 5-15, 5-17, 5-20)
F max = 80 N/Rolle F max = 120 N/Rolle

F max F max F max F max

GS GSSK RE45 RE45SK

F max = 200 N/100 mm F max = 20 N/Rollenelement

00127300

Förderbahnen mit und ohne Seitenführung (I)
I
BF = b + 5 BF = b + 5
b b
Förderbahn XLean 13

bges = b + 5 + 60 bges = b + 5 + 11
00125042

3 842 538 280 (2021-06), Bosch Rexroth AG
