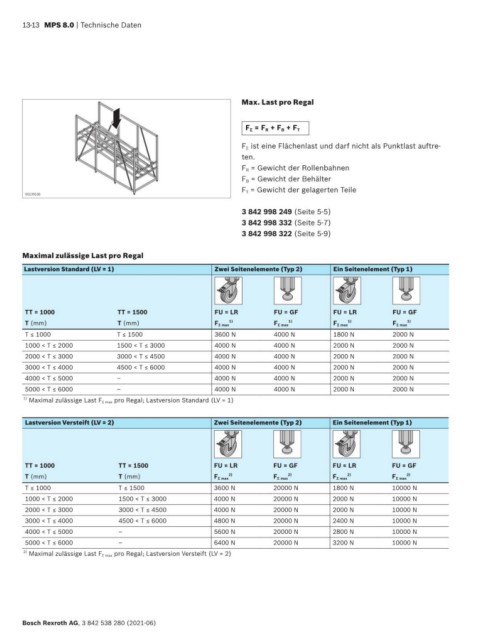

13-13 MPS 8.0 | Technische Daten

Max. Last pro Regal

F Σ = F R + F B + F T
F Σ ist eine Flächenlast und darf nicht als Punktlast auftre-
ten.
F R = Gewicht der Rollenbahnen
F B = Gewicht der Behälter
F T = Gewicht der gelagerten Teile
00139106
3 842 998 249 (Seite 5-5)
3 842 998 332 (Seite 5-7)
3 842 998 322 (Seite 5-9)

Maximal zulässige Last pro Regal
Lastversion Standard (LV = 1) Zwei Seitenelemente (Typ 2) Ein Seitenelement (Typ 1)

TT = 1000 TT = 1500 FU = LR FU = GF FU = LR FU = GF
T (mm) T (mm) F Σ max 1) F Σ max 1) F Σ max 1) F Σ max 1)
T ≤ 1000 T ≤ 1500 3600 N 4000 N 1800 N 2000 N
1000 < T ≤ 2000 1500 < T ≤ 3000 4000 N 4000 N 2000 N 2000 N
2000 < T ≤ 3000 3000 < T ≤ 4500 4000 N 4000 N 2000 N 2000 N
3000 < T ≤ 4000 4500 < T ≤ 6000 4000 N 4000 N 2000 N 2000 N
4000 < T ≤ 5000 – 4000 N 4000 N 2000 N 2000 N
5000 < T ≤ 6000 – 4000 N 4000 N 2000 N 2000 N
1) Maximal zulässige Last F Σ max pro Regal; Lastversion Standard (LV = 1)

Lastversion Versteift (LV = 2) Zwei Seitenelemente (Typ 2) Ein Seitenelement (Typ 1)

TT = 1000 TT = 1500 FU = LR FU = GF FU = LR FU = GF
T (mm) T (mm) F Σ max 2) F Σ max 2) F Σ max 2) F Σ max 2)
T ≤ 1000 T ≤ 1500 3600 N 20000 N 1800 N 10000 N
1000 < T ≤ 2000 1500 < T ≤ 3000 4000 N 20000 N 2000 N 10000 N
2000 < T ≤ 3000 3000 < T ≤ 4500 4000 N 20000 N 2000 N 10000 N
3000 < T ≤ 4000 4500 < T ≤ 6000 4800 N 20000 N 2400 N 10000 N
4000 < T ≤ 5000 – 5600 N 20000 N 2800 N 10000 N
5000 < T ≤ 6000 – 6400 N 20000 N 3200 N 10000 N
2) Maximal zulässige Last F Σ max pro Regal; Lastversion Versteift (LV = 2)
