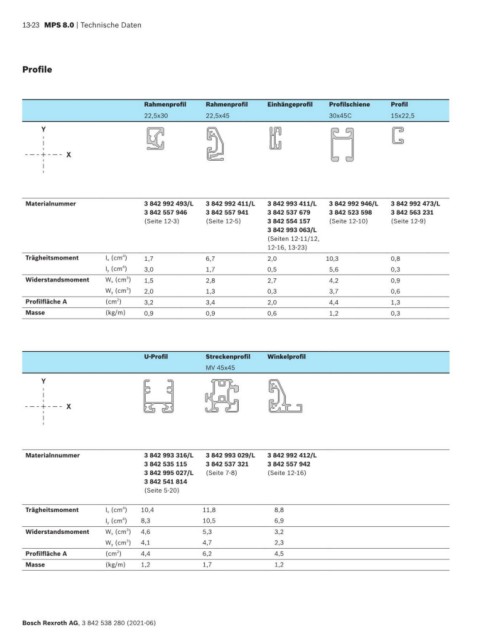

13-23 MPS 8.0 | Technische Daten

Profile

Rahmenprofil Rahmenprofil Einhängeprofil Profilschiene Profil
22,5x30 22,5x45 30x45C 15x22,5

Materialnummer 3 842 992 493/L 3 842 992 411/L 3 842 993 411/L 3 842 992 946/L 3 842 992 473/L
3 842 557 946 3 842 557 941 3 842 537 679 3 842 523 598 3 842 563 231
(Seite 12-3) (Seite 12-5) 3 842 554 157 (Seite 12-10) (Seite 12-9)
3 842 993 063/L
(Seiten 12-11/12,
12-16, 13-23)
4
Trägheitsmoment I x (cm ) 1,7 6,7 2,0 10,3 0,8
4
I y (cm ) 3,0 1,7 0,5 5,6 0,3
3
Widerstandsmoment W x (cm ) 1,5 2,8 2,7 4,2 0,9
W y (cm ) 2,0 1,3 0,3 3,7 0,6
3
Profilfläche A (cm ) 3,2 3,4 2,0 4,4 1,3
2
Masse (kg/m) 0,9 0,9 0,6 1,2 0,3

U-Profil Streckenprofil Winkelprofil
MV 45x45

Materialnnummer 3 842 993 316/L 3 842 993 029/L 3 842 992 412/L
3 842 535 115 3 842 537 321 3 842 557 942
3 842 995 027/L (Seite 7-8) (Seite 12-16)
3 842 541 814
(Seite 5-20)

Trägheitsmoment I x (cm ) 10,4 11,8 8,8
4
I y (cm ) 8,3 10,5 6,9
4
Widerstandsmoment W x (cm ) 4,6 5,3 3,2
3
W y (cm ) 4,1 4,7 2,3
3
Profilfläche A (cm ) 4,4 6,2 4,5
2
Masse (kg/m) 1,2 1,7 1,2

Bosch Rexroth AG, 3 842 538 280 (2021-06)
