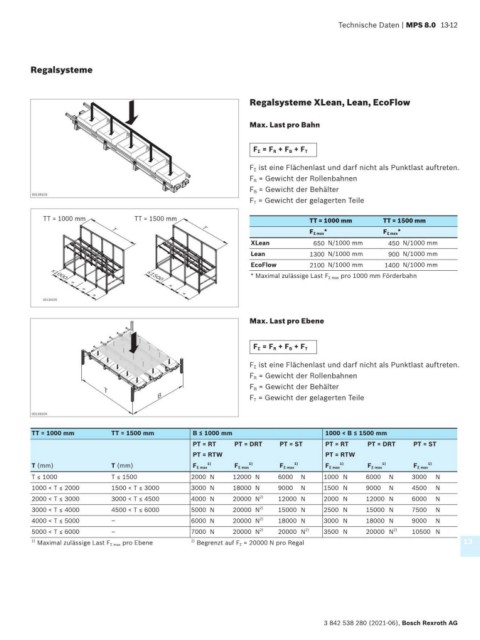

Technische Daten | MPS 8.0 13-12

Regalsysteme

Regalsysteme XLean, Lean, EcoFlow

Max. Last pro Bahn

F Σ = F R + F B + F T
F Σ ist eine Flächenlast und darf nicht als Punktlast auftreten.
F R = Gewicht der Rollenbahnen
F B = Gewicht der Behälter
00139103
F T = Gewicht der gelagerten Teile
TT = 1000 mm TT = 1500 mm TT = 1000 mm TT = 1500 mm
F Σ max * F Σ max *
T
T
XLean 650 N/1000 mm 450 N/1000 mm
Lean 1300 N/1000 mm 900 N/1000 mm
EcoFlow 2100 N/1000 mm 1400 N/1000 mm
* Maximal zulässige Last F Σ max pro 1000 mm Förderbahn
1000
1500
=
=
=
=
=
00139105
Max. Last pro Ebene

F Σ = F R + F B + F T
F Σ ist eine Flächenlast und darf nicht als Punktlast auftreten.
F R = Gewicht der Rollenbahnen
F B = Gewicht der Behälter
T
B F T = Gewicht der gelagerten Teile

00139104
TT = 1000 mm TT = 1500 mm B ≤ 1000 mm 1000 < B ≤ 1500 mm
PT = RT PT = DRT PT = ST PT = RT PT = DRT PT = ST
PT = RTW PT = RTW
T (mm) T (mm) F Σ max 1) F Σ max 1) F Σ max 1) F Σ max 1) F Σ max 1) F Σ max 1)
T ≤ 1000 T ≤ 1500 2000 N 12000 N 6000 N 1000 N 6000 N 3000 N
1000 < T ≤ 2000 1500 < T ≤ 3000 3000 N 18000 N 9000 N 1500 N 9000 N 4500 N
2000 < T ≤ 3000 3000 < T ≤ 4500 4000 N 20000 N 2) 12000 N 2000 N 12000 N 6000 N
3000 < T ≤ 4000 4500 < T ≤ 6000 5000 N 20000 N 2) 15000 N 2500 N 15000 N 7500 N
4000 < T ≤ 5000 – 6000 N 20000 N 2) 18000 N 3000 N 18000 N 9000 N
5000 < T ≤ 6000 – 7000 N 20000 N 2) 20000 N 2) 3500 N 20000 N 2) 10500 N
Maximal zulässige Last F Σ max pro Ebene Begrenzt auf F Σ = 20000 N pro Regal
1) 2) 13
