P. 210

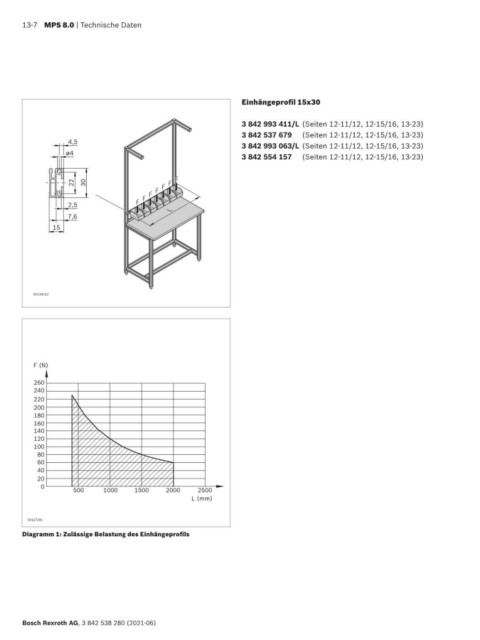

13-7 MPS 8.0 | Technische Daten
Einhängeprofil 15x30
3 842 993 411/L (Seiten 12-11/12, 12-15/16, 13-23)
3 842 537 679 (Seiten 12-11/12, 12-15/16, 13-23)
4,5
3 842 993 063/L (Seiten 12-11/12, 12-15/16, 13-23)
ø4 3 842 554 157 (Seiten 12-11/12, 12-15/16, 13-23)
22 30 F F F
F F
F
2,5 F
L
7,6
15
00139102
F (N)
260
240
220
200
180
160
140
120
100
80
60
40
20
0
500 1000 1500 2000 2500
L (mm)
00127291
Diagramm 1: Zulässige Belastung des Einhängeprofils
Bosch Rexroth AG, 3 842 538 280 (2021-06)
