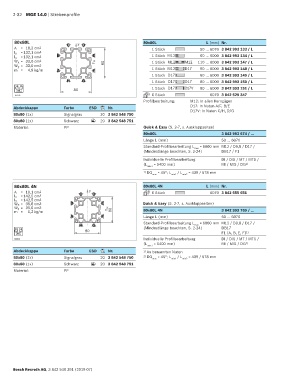

2-32 MGE 14.0 | Strebenprofile

80x80L C y D 80x80L L (mm) Nr.
A = 18,2 cm 2 1 Stück 50 … 6070 3 842 993 133 / L
l x = 132,1 cm 4
l y = 132,1 cm 4 B E 1 Stück M12 60 … 6000 3 842 993 134 / L
W x = 33,0 cm 3 x 80 1 Stück M12 M12 110 … 6000 3 842 993 147 / L
W y = 33,0 cm 3
m = 4,9 kg/m A F 1 Stück M12 D17 90 … 6000 3 842 993 148 / L
1 Stück D17 60 … 6000 3 842 993 149 / L
H G 1 Stück D17 D17 80 … 6000 3 842 993 150 / L
10 10 1 Stück D17 D17V 80 … 6000 3 842 993 151 / L
40 80
6 Stück 6070 3 842 529 347
19216
Profilbearbeitung: M12: In allen Kernzügen
Abdeckkappe Farbe ESD Nr. D17: In Nuten A/F, B/E
D17V: In Nuten C/H, D/G
80x80 (1x) Signalgrau 20 3 842 548 750
80x80 (1x) Schwarz 20 3 842 548 751
ESD
Material: PP Quick & Easy (S. 2-7, s. Ausklappseiten)
80x80L 3 842 993 674 / …
Länge L (mm) 50 … 6070
Standard-Profilbearbeitung L max = 6000 mm M12 / D9,8 / D17 /
(Mindestlänge beachten, S. 2-24) DB17 / F1
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L max i = 5400 mm) MI / MIS / DG 1)
1) DG = 45°; L / L = 439 / 578 mm
max min1 min2

80x80L 4N 80x80L 4N L (mm) Nr.
A = 19,1 cm 2 C y D 6 Stück 6070 3 842 555 651
l x = 142,5 cm 4
l y = 142,5 cm 4
W x = 35,6 cm 3 B E Quick & Easy (S. 2-7, s. Ausklappseiten)
W y = 35,6 cm 3 x
m = 5,2 kg/m 80 80x80L 4N 3 842 993 769 / …
A F Länge L (mm) 50 … 6070
H G Standard-Profilbearbeitung L max = 6000 mm M12 / D9,8 / D17 /
10 10 80 (Mindestlänge beachten, S. 2-24) DB17
1)
40 F1 (A, B, E, F)
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
36363
(L max i = 5400 mm) MI / MIS / DG 2)
Abdeckkappe Farbe ESD Nr. 1) An benannten Nuten
80x80 (1x) Signalgrau 20 3 842 548 750 2) DG max = 45°; L min1 / L min2 = 439 / 578 mm
80x80 (1x) Schwarz 20 3 842 548 751
ESD
Material: PP
