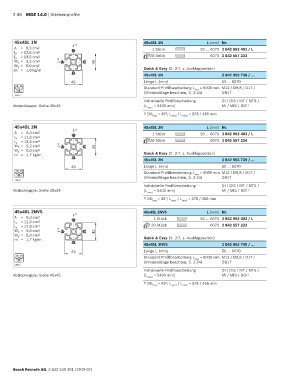

Page 52 - MGE 14.0
P. 52

2-36 MGE 14.0 | Strebenprofile





       45x45L 1N                 x                           45x45L 1N                  L (mm) Nr.
       A  = 6,5 cm 2           B                                 1 Stück             50 … 6070 3 842 992 401 / L
       l x  = 12,6 cm 4
       l y  = 13,5 cm 4  y                                      20 Stück                 6070 3 842 557 222
       W x = 5,5 cm 3      A        C    45
       W y = 6,0 cm 3                                        Quick & Easy (S. 2-7, s. Ausklappseiten)
       m = 1,8 kg/m
                               D                             45x45L 1N                        3 842 993 738 / …
                               45                            Länge L (mm)                     50 … 6070
        10 10                                                Standard-Profilbearbeitung L   = 6000 mm  M12 / D9,8 / D17 /
        45                                                                         max
                                                             (Mindestlänge beachten, S. 2-24)  DB17
       19423
                                                             Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
      Abdeckkappe: Siehe 45x45                               (L max i  = 5400 mm)             MI / MIS / DG 1)
                                                             1)  DG max  = 45°; L min1  / L min2  = 378 / 456 mm

       45x45L 2N                x                            45x45L 2N                  L (mm) Nr.
       A  = 6,4 cm 2           B                                 1 Stück             50 … 6070 3 842 992 403 / L
       l x  = 11,6 cm 4
       l y  = 13,5 cm 4  y                                      20 Stück                 6070 3 842 557 224
       W x = 5,2 cm 3      A        C    45
       W y = 6,0 cm 3
       m = 1,7 kg/m                                          Quick & Easy (S. 2-7, s. Ausklappseiten)
                               D                             45x45L 2N                        3 842 993 739 / …
                               45                            Länge L (mm)                     50 … 6070
        10 10                                                Standard-Profilbearbeitung L   = 6000 mm  M12 / D9,8 / D17 /
        45                                                                         max
                                                             (Mindestlänge beachten, S. 2-24)  DB17
       19424
                                                             Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
       Abdeckkappe: Siehe 45x45                              (L max i  = 5400 mm)             MI / MIS / DG 1)
                                                             1)  DG max  = 45°; L min1  / L min2  = 378 / 456 mm

       45x45L 2NVS              x                            45x45L 2NVS                L (mm) Nr.
       A  = 6,4 cm 2           B                                 1 Stück             50 … 6070 3 842 992 402 / L
       l x  = 12,6 cm 4
       l y  = 12,6 cm 4  y                                      20 Stück                 6070 3 842 557 223
       W x = 5,6 cm 3      A        C    45
       W y = 5,6 cm 3
       m = 1,7 kg/m                                          Quick & Easy (S. 2-7, s. Ausklappseiten)
                               D                             45x45L 2NVS                      3 842 993 740 / …
                               45                            Länge L (mm)                     50 … 6070
        10 10                                                Standard-Profilbearbeitung L   = 6000 mm  M12 / D9,8 / D17 /
        45                                                                         max
                                                             (Mindestlänge beachten, S. 2-24)  DB17
       19425
                                                             Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
       Abdeckkappe: Siehe 45x45                              (L   = 5400 mm)                  MI / MIS / DG 1)
                                                               max i
                                                             1)  DG   = 45°; L   / L   = 378 / 456 mm
                                                                 max     min1  min2




















      Bosch Rexroth AG, 3 842 540 391 (2019-07)
