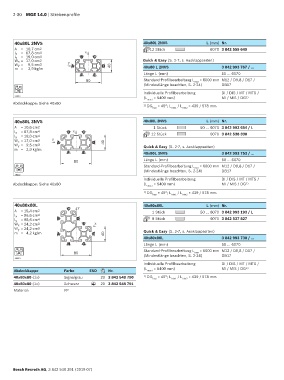

Page 46 - MGE 14.0

2-30 MGE 14.0 | Strebenprofile

40x80L 2NVS 40x80L 2NVS L (mm) Nr.
A = 10,7 cm 2 12 Stück 6070 3 842 555 649
l x = 67,8 cm 4 x
l y = 19,0 cm 4 B C
W x = 17,0 cm 3 y Quick & Easy (S. 2-7, s. Ausklappseiten)
W y = 9,5 cm 3 A D 40
m = 2,9 kg/m 40x80 L 2NVS 3 842 993 767 / …
F E Länge L (mm) 50 … 6070
80 Standard-Profilbearbeitung L max = 6000 mm M12 / D9,8 / D17 /
(Mindestlänge beachten, S. 2-24) DB17
10 10
40
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L max i = 5400 mm) MI / MIS / DG 1)
33093
Abdeckkappe: Siehe 40x80
1) DG = 45°; L / L = 439 / 578 mm
max min1 min2
40x80L 3NVS 40x80L 3NVS L (mm) Nr.
A = 10,6 cm 2 1 Stück 50 … 6070 3 842 993 654 / L
l x = 67,8 cm 4 B x C 12 Stück 6070 3 842 538 330
l y = 19,0 cm 4
W x = 17,0 cm 3 y A D 40
W y = 9,5 cm 3 Quick & Easy (S. 2-7, s. Ausklappseiten)
m = 2,9 kg/m
F E 40x80L 3NVS 3 842 993 753 / …

80 Länge L (mm) 50 … 6070
10 10 Standard-Profilbearbeitung L max = 6000 mm M12 / D9,8 / D17 /
40 (Mindestlänge beachten, S. 2-24) DB17
19212
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe: Siehe 40x80 (L max i = 5400 mm) MI / MIS / DG 1)

1) DG = 45°; L / L = 439 / 578 mm
max min1 min2
40x80x80L y 40x80x80L L (mm) Nr.
A = 15,4 cm 2 C 1 Stück 50 … 6070 3 842 993 193 / L
l x = 96,6 cm 4 B
l y = 96,6 cm 4 D 8 Stück 6070 3 842 537 827
W x = 24,2 cm 3 E x
W y = 24,2 cm 3
m = 4,2 kg/m A F 40 Quick & Easy (S. 2-7, s. Ausklappseiten)
40x80x80L 3 842 993 730 / …
H G Länge L (mm) 50 … 6070
10 10 Standard-Profilbearbeitung L = 6000 mm M12 / D9,8 / D17 /
max
40 80 (Mindestlänge beachten, S. 2-24) DB17
19213
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe Farbe ESD Nr. (L max i = 5400 mm) MI / MIS / DG 1)
40x80x80 (1x) Signalgrau 20 3 842 548 790 1) DG max = 45°; L min1 / L min2 = 439 / 578 mm
40x80x80 (1x) Schwarz 20 3 842 548 791
ESD
Material: PP

Bosch Rexroth AG, 3 842 540 391 (2019-07)
