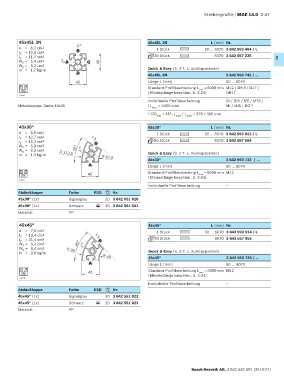

Strebenprofile | MGE 14.0  2-37





         45x45L 3N                x                            45x45L 3N                 L (mm) Nr.
         A  = 6,2 cm 2           B                                 1 Stück             50 … 6070 3 842 992 404 / L
         l x  = 12,6 cm 4
         l y  = 11,7 cm 4                                         20 Stück                 6070 3 842 557 225       2
         W x = 5,4 cm 3    y  A       C    45
         W y = 5,2 cm 3                                        Quick & Easy (S. 2-7, s. Ausklappseiten)
         m = 1,7 kg/m
                                 D                             45x45L 3N                        3 842 993 741 / …
                                 45                            Länge L (mm)                     50 … 6070
         10 10                                                 Standard-Profilbearbeitung L   = 6000 mm  M12 / D9,8 / D17 /
          45                                                                        max
                                                               (Mindestlänge beachten, S. 2-24)  DB17
         19426
                                                               Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
        Abdeckkappe: Siehe 45x45                               (L max i  = 5400 mm)             MI / MIS / DG 1)
                                                               1)  DG max  = 45°; L min1  / L min2  = 378 / 456 mm

         45x30°                                                45x30°                    L (mm) Nr.
         A  = 6,9 cm 2                                             1 Stück             50 … 6070 3 842 993 013 / L
         l x  = 12,7 cm 4               x
         l y  = 15,2 cm 4               B                         20 Stück                 6070 3 842 557 954
         W x = 5,0 cm 3           y
         W y = 5,3 cm 3          30°
         m = 1,9 kg/m     R 112,5                              Quick & Easy (S. 2-7, s. Ausklappseiten)
                                            R 67,5
                                                               45x30°                           3 842 993 733  / …
                                      A                        Länge L (mm)                     50 … 6070
         10 10                                                 Standard-Profilbearbeitung L   = 6000 mm  M12
          45                          45                                            max
                                                               (Mindestlänge beachten, S. 2-24)
         19427
                                                               Individuelle Profilbearbeitung   —
         Abdeckkappe          Farbe     ESD     Nr.
         45x30° (1x)          Signalgrau     20 3 842 551 020
         45x30° (1x)          Schwarz        20 3 842 551 021
                                          ESD
         Material:            PP

         45x45°                                                45x45°                    L (mm) Nr.
         A  = 7,6 cm 2                                             1 Stück             50 … 6070 3 842 993 014 / L
         l x  = 13,4 cm 4                x
         l y  = 21,4 cm 4                 B                       20 Stück                 6070 3 842 557 955
         W x = 5,2 cm 3          45°  y
         W y = 6,4 cm 3      R 90
         m = 2,0 kg/m                                          Quick & Easy (S. 2-7, s. Ausklappseiten)
                                                               45x45°                           3 842 993 735 / …
                                            R 45
                                      A                        Länge L (mm)                     50 … 6070
          10 10                                                Standard-Profilbearbeitung L   = 6000 mm  M12
          45                          45                                             max
                                                               (Mindestlänge beachten, S. 2-24)
         19428
                                                               Individuelle Profilbearbeitung   —
         Abdeckkappe          Farbe     ESD     Nr.
         45x45° (1x)          Signalgrau     20 3 842 551 022
         45x45° (1x)          Schwarz        20 3 842 551 023
                                          ESD
         Material:            PP














                                                                                 Bosch Rexroth AG, 3 842 540 391 (2019-07)
