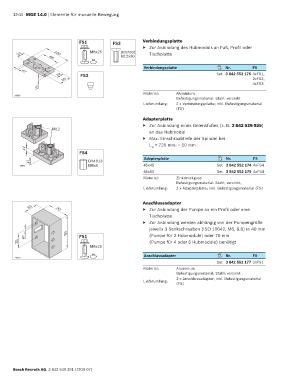

12-44 MGE 14.0 | Elemente für manuelle Bewegung

FS1 FS2 Verbindungsplatte
▶ Zur Anbindung des Hubmoduls an Fuß, Profil oder
M8x25 DIN7991
30 100 M12x30 Tischplatte
66
10
Verbindungsplatte Nr. FS
ø7
29 FS3 Set 3 842 552 176 4xFS1,
45 2xFS2,
4xFS3
10
Material: Aluminium
29656
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: 2 x Verbindungsplatte; inkl. Befestigungsmaterial
(FS)
Adapterplatte
▶ Zur Anbindung eines Gelenkfußes (z. B. 3 842 529 025)
M12
an das Hubmodul
▶ Max. Einschraubtiefe der Spindel bei
L = 720 mm: ~ 50 mm
11 H
FS4
Adapterplatte Nr. FS
27 DIN 913
29657 M8x8 45x45 Set 3 842 552 174 4xFS4
45x60 Set 3 842 552 175 4xFS4
Material: Zinkdruckguss
Befestigungsmaterial: Stahl; verzinkt,
Lieferumfang: 2 x Adapterplatte; inkl. Befestigungsmaterial (FS)

Anschlussadapter
33 50 ▶ Zur Anbindung der Pumpe an ein Profil oder eine

Tischplatte
▶ Zur Anbindung werden abhängig von der Pumpengröße
jeweils 3 Senkschrauben (ISO 10642, M6, 8.8) in 40 mm
80 (Pumpe für 2 Hubmodule) oder 70 mm
ø7 FS1
35 (Pumpe für 4 oder 6 Hubmodule) benötigt
M8x25
10 Anschlussadapter Nr. FS
29658
Set 3 842 552 177 2xFS1
Material: Aluminium
Befestigungsmaterial: Stahl; verzinkt
2 x Anschlussadapter; inkl. Befestigungsmaterial
Lieferumfang:
(FS)

Bosch Rexroth AG, 3 842 540 391 (2019-07)
