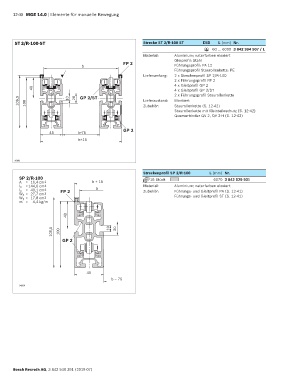

12-40 MGE 14.0 | Elemente für manuelle Bewegung

ST 2/R-100-ST Strecke ST 2/R-100 ST ESD L (mm) Nr.
60 … 6000 3 842 994 907 / L
ESD
Material: Aluminium; naturfarben eloxiert
Gleiprofil: Stahl
FP 2
b Führungsprofil: PA 12
Führungsprofil Staurollenkette: PE
Lieferumfang: 2 x Streckenprofil SP 2/R-100
2 x Führungsprofil FP 2
4 x Gleitprofil GP 2
40 4 x Gleitprofil GP 2/ST
2 x Führungsprofil Staurollenkette
GP 2/ST
106,5 100 10 20 Lieferzustand: Montiert
Staurollenkette (S. 12-42)
Zubehör:
Staurollenkette mit Kleinteileschutz (S. 12-42)
Querverbinder QV 2, QV 2-H (S. 12-42)

GP 2
45 b-75
b+15

20801
Streckenprofil SP 2/R-100 L (mm) Nr.
SP 2/R-100 16 Stück 6070 3 842 529 931
A = 16,4 cm 2 b + 15
l x = 144,0 cm 4 b Material: Aluminium; naturfarben eloxiert
l y = 40,1 cm 4 FP 2 Zubehör: Führungs- und Gleitprofil PA (S. 12-41)
W x = 27,7 cm 3
W y = 17,8 cm 3 Führungs- und Gleitprofil ST (S. 12-41)
m = 4,4 kg/m

40

106,5 100 10 20

GP 2

45
b – 75
34256

Bosch Rexroth AG, 3 842 540 391 (2019-07)
