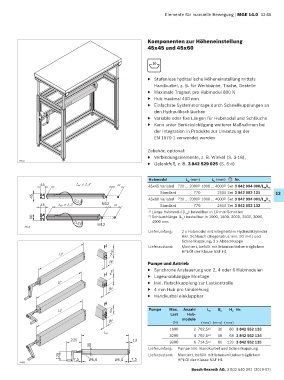

Elemente für manuelle Bewegung | MGE 14.0 12-43

Komponenten zur Höheneinstellung
45x45 und 45x60

10

▶ Stufenlose hydraulische Höheneinstellung mittels
Handkurbel, z. B. für Werkbänke, Tische, Gestelle
▶ Maximale Traglast pro Hubmodul 800 N
▶ Hub maximal 400 mm
▶ Einfachste Systemmontage durch Schnellkupplungen an
den Hydraulikschläuchen
▶ Variable oder fixe Längen für Hubmodul und Schläuche
▶ Kann unter Berücksichtigung weiterer Maßnahmen bei
der Integration in Produkte zur Umsetzung der
EN 1570-1 verwendet werden

Zubehör, optional:
▶ Verbindungselemente, z. B. Winkel (S. 3-18),
29653
▶ Gelenkfuß, z. B. 3 842 529 025 (S. 6-4)

Hubmodul L (mm) L (mm) Nr.
S
H
45 L ± 1,3 H 45x45 Variabel 720 … 2000 1000 … 4000 Set 3 842 994 000/L /L
H
1)
2)
H S
Standard 770 2500 Set 3 842 552 131 12
45 45x60 Variabel 720 … 2000 1000 … 4000 Set 3 842 994 001/L /L
1)
2)
(LS) H S
45 L ± 1,3 M12 H Standard 770 2500 Set 3 842 552 132
H
1) Länge Hubmodul (L ) bestellbar in 10-mm-Schritten
H
60 2) Schlauchlänge (L ) bestellbar in 1000, 1500, 2000, 2500, 3000,
S
4000 mm
(LS)
M12
29654
Lieferumfang: 2 x Hubmodul mit integriertem Hydraulikzylinder
inkl. Schlauch (Biegeradius min. 50 mm) und
Schnellkupplung; 2 x Abdeckkappe
H Lieferzustand: Montiert, befüllt mit lebensmittelverträglichem
L P H P HPL-Öl der Klasse NSF H1
B P Pumpe und Antrieb
▶ Synchrone Ansteuerung von 2, 4 oder 6 Hubmodulen
H H P ▶ Lageunabhängige Montage
L P ▶ Inkl. Rutschkupplung zur Lastkontrolle
B P ▶ 4 mm Hub pro Umdrehung
▶ Handkurbel einklappbar
H
L P H P Pumpe Max. Anzahl L P B P H P Nr.
Last Hub-
B P (N) module (mm) (mm) (mm)
1600 2 702,5 ±2 30 80 3 842 552 133
L P 3200 4 702,5 ±2 56 68 3 842 552 134
220 13 3200 6 714,5 ±2 60 120 3 842 552 135
35
Lieferumfang: Pumpe inkl. Handkurbel und Schnellkupplung
125 7,5 Lieferzustand: Montiert, befüllt mit lebensmittelverträglichem
29655 7,5 Ø6,8 Ø6,8 HPL-Öl der Klasse NSF H1
