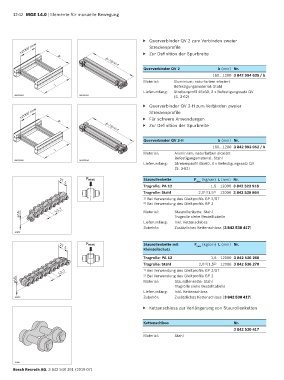

12-42 MGE 14.0 | Elemente für manuelle Bewegung

▶ Querverbinder QV 2 zum Verbinden zweier
2000 mm Streckenprofile

b b-75 ±0,2 ▶ Zur Definition der Spurbreite

Querverbinder QV 2 b (mm) Nr.
160…1200 3 842 994 635 / b
Material: Aluminium; naturfarben eloxiert
l Befestigungsmaterial: Stahl
Lieferumfang: Strebenprofil 45x60, 2 x Befestigungssatz QV
(S. 3-62)
00013202 00013292
▶ Querverbinder QV 2-H zum Verbinden zweier
2000 mm Streckenprofile

b ▶ Für schwere Anwendungen
▶ Zur Definition der Spurbreite
b-75 ±0,2
Querverbinder QV 2-H b (mm) Nr.
160…1200 3 842 993 052 / b
l
Material: Aluminium; naturfarben eloxiert
Befestigungsmaterial: Stahl
00013202 00125184
Lieferumfang: Strebenprofil 45x60, 4 x Befestigungssatz QV
(S. 3-62)
F max Staurollenkette F max (kg/cm) L (mm) Nr.
27,1
Tragrolle: PA 12 1,5 12000 3 842 523 918
Tragrolle: Stahl 2,0 /1,5 2) 12000 3 842 530 864
1)
1) Bei Verwendung des Gleitprofils GP 2/ST
2) Bei Verwendung des Gleitprofils GP 2
12,7 Material: Staurollenkette: Stahl
ø16 Tragrolle siehe Bestelltabelle
Lieferumfang: Inkl. Kettenschloss
Zubehör: Zusätzliches Kettenschloss (3 842 530 417)
19672

F max Staurollenkette mit F max (kg/cm) L (mm) Nr.
27,1
Kleinteilschutz
Tragrolle: PA 12 1,5 12000 3 842 536 268
Tragrolle: Stahl 2,0 /1,5 2) 12000 3 842 536 270
1)
12,7 1) Bei Verwendung des Gleitprofils GP 2/ST
2) Bei Verwendung des Gleitprofils GP 2
ø16 Material: Staurollenkette: Stahl
Tragrolle siehe Bestelltabelle
Lieferumfang: Inkl. Kettenschloss
19673 Zubehör: Zusätzliches Kettenschloss (3 842 530 417)

▶ Kettenschloss zur Verlängerung von Staurollenketten

Kettenschloss Nr.
3 842 530 417
Material: Stahl

19895
Bosch Rexroth AG, 3 842 540 391 (2019-07)
