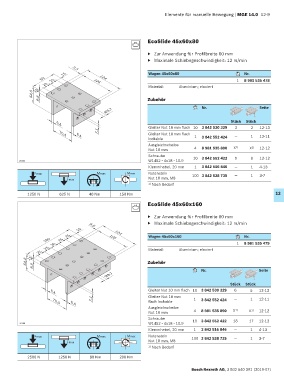

Elemente für manuelle Bewegung | MGE 14.0 12-9

EcoSlide 45x60x80
10
▶ Zur Anwendung für Profilbreite 60 mm
▶ Maximale Schiebegeschwindigkeit: 12 m/min

15 15 9,5 Wagen 45x60x80 Nr.
80 25 105 1 8 981 535 478
124
25 Material: Aluminium; eloxiert
54,3 15 9,5 Zubehör

Nr. Seite
Ø8,7

Stück Stück
6,4 Gleiter Nut 10 mm flach 10 3 842 530 329 3 2 12-13
7,1
70,4 Gleiter Nut 10 mm flach
6,4 1 3 842 552 424 — 1 12-11
lockable
Ausgleichscheibe
Nut 10 mm 4 8 981 535 890 X 1) X 1) 12-12
Schraube 10 3 842 552 422 9 8 12-12
26141 W1452 - 4x18 - 10.9
Klemmhebel, 20 mm 1 3 842 516 846 — 1 4-13
Fmax Mmax Mmax Nutenstein 100 3 842 528 735 — 1 3-7
Fmax Nut 10 mm, M8
1) Nach Bedarf
1250 N 625 N 40 Nm 150 Nm 12
EcoSlide 45x60x160
10

▶ Zur Anwendung für Profilbreite 60 mm
▶ Maximale Schiebegeschwindigkeit: 12 m/min
9,5
15 15
124
25 105 Wagen 45x60x160 Nr.
160 25
30 1 8 981 535 479
25 Material: Aluminium; eloxiert
25
54,3 15 9,5 Zubehör

Ø8,7 Nr. Seite
Stück Stück
Gleiter Nut 10 mm flach 10 3 842 530 329 6 5 12-13
6,4
7,1 Gleiter Nut 10 mm 1 3 842 552 424 — 1 12-11
70,4 flach lockable
6,4
Ausgleichscheibe
Nut 10 mm 4 8 981 535 890 X 1) X 1) 12-12
Schraube 10 3 842 552 422 18 17 12-12
26144 W1452 - 4x18 - 10.9
Klemmhebel, 20 mm 1 3 842 516 846 — 1 4-13
Fmax Mmax Mmax Nutenstein 100 3 842 528 735 — 1 3-7
Fmax Nut 10 mm, M8
1) Nach Bedarf
2500 N 1250 N 80 Nm 200 Nm

Bosch Rexroth AG, 3 842 540 391 (2019-07)
