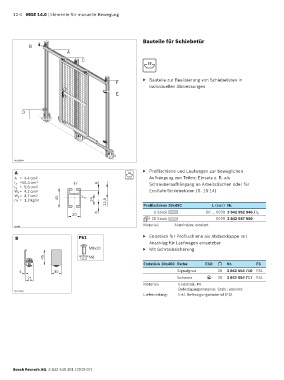

Page 302 - MGE 14.0

12-4 MGE 14.0 | Elemente für manuelle Bewegung

Bauteile für Schiebetür
B
A
C
10

▶ Bauteile zur Realisierung von Schiebetüren in
F
individuellen Abmessungen
E

D

00110934
A 10 ▶ Profilschiene und Laufwagen zur beweglichen
A = 4,4 cm 2 Aufhängung von Teilen; Einsatz z. B. als
l x =10,3 cm 4 y 6 Schrauberaufhängung an Arbeitstischen oder für
l y = 5,6 cm 4
W x = 4,2 cm 3 EcoSafe-Schiebetüren (S. 10-14)
W y = 3,7 cm 3 x
m = 1,2 kg/m 45 24
12,5 Profilschiene 30x45C L (mm) Nr.
30 6 1 Stück 50 … 6070 3 842 992 946 / L
20 Stück 6070 3 842 557 950
Material: Aluminium; eloxiert
30348

B FS1 ▶ Endstück für Profilschiene als Abdeckkappe mit
Anschlag für Laufwagen einsetzbar
M8x20 ▶ Mit Schraubsicherung

45 M8
Endstück 30x45C Farbe ESD Nr. FS
4 30 Signalgrau 20 3 842 554 710 FS1
21 Schwarz ESD 20 3 842 554 711 FS1
Material: Endstück: PA
Befestigungsmaterial: Stahl; verzinkt
00110936
Lieferumfang: Inkl. Befestigungsmaterial (FS)

Bosch Rexroth AG, 3 842 540 391 (2019-07)
