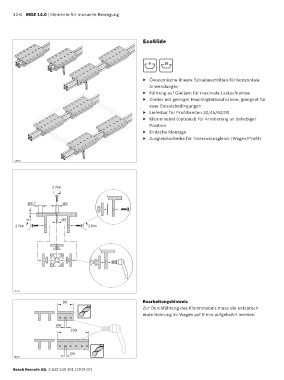

12-6 MGE 14.0 | Elemente für manuelle Bewegung

EcoSlide

8 10

▶ Ökonomische lineare Schiebeschlitten für horizontale
Anwendungen
▶ Führung auf Gleitern für maximale Lastaufnahme
▶ Gleiter mit geringer Feuchtigkeitsaufnahme, geeignet für
raue Einsatzbedingungen
▶ Lieferbar für Profilbreiten 30/45/60/90
▶ Klemmhebel (optional) für Arretierung an beliebiger
Position
▶ Einfache Montage
▶ Ausgleichscheibe für Toleranzausgleich (Wagen/Profil)

26784

2 Nm

Ø8,7 Ø8

3 Ø5
2 Nm 2 Nm

26124
80 Bearbeitungshinweis
Zur Durchführung des Klemmhebels muss die entsprech-
ende Bohrung im Wagen auf 9 mm aufgebohrt werden.

Ø9
160

Ø9
26125
