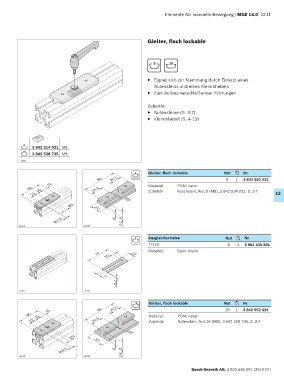

Page 309 - MGE 14.0

Elemente für manuelle Bewegung | MGE 14.0 12-11

Gleiter, flach lockable

8 10

▶ Eignet sich zur Klemmung durch Einsatz eines
Nutensteins und eines Klemmhebels
▶ Zum Aufbau verschleißarmer Führungen

Zubehör:
▶ Nutensteine (S. 3-7)
▶ Klemmhebel (S. 4-13)

8
3 842 514 931 M8
10
3 842 528 735 M8
29465
Gleiter, flach lockable Nut Nr.
8
80 29,5 8 1 3 842 552 423
15 Material: POM; natur
80 25 29,5 Zubehör: Nutenstein, Nut 8 (M8), 3 842 514 931, S. 3-7
25 Ø9 12

Ø9 26

Ø2,8 5 11,5
26782 26783

8 Ausgleichscheibe Nut Nr.
77x23 8 4 8 981 535 891
Material: Stahl; blank
77 23
10

7
0,1

26781 26133

10 Gleiter, flach lockable Nut Nr.
15 80 29,5 10 1 3 842 552 424
80 25 Material: POM; natur
25 29,5 Zubehör: Nutenstein, Nut 10 (M8), 3 842 528 735, S. 3-7

Ø9 39 Ø9

Ø3,5 5
26779 26780 16,3

Bosch Rexroth AG, 3 842 540 391 (2019-07)
