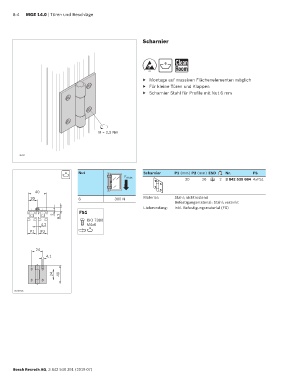

8-4 MGE 14.0 | Türen und Beschläge

Scharnier

6
ESD
▶ Montage auf massiven Flächenelementen möglich
▶ Für kleine Türen und Klappen
▶ Scharnier Stahl für Profile mit Nut 6 mm

M = 2,5 Nm

36342

6 Nut Scharnier P1 (mm) P2 (mm) ESD Nr. FS
F max
20 20 2 3 842 535 684 4xFS1
ESD
40
20 6 300 N Material: Stahl; nichtrostend
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS)
FS1
8,2
2
ISO 7380
4,2 M4x6
6
P1 P2

24
4,1

24 40

00109585
