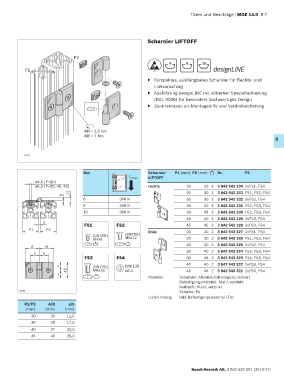

Scharnier LIFTOFF

P2
6 8 10
P1 ESD designLINE
▶ Kompaktes, aushängbares Scharnier für Rechts- und
Linksanschlag
▶ Ausführung designLINE mit silberner Speziallackierung
(RAL 9006) für besonders hochwertiges Design
▶ Zentriernasen als Montagehilfe und Verdrehsicherung

M4 = 2,5 Nm
M6 = 7 Nm
8

36345

Nut Scharnier P1 (mm) P2 (mm) Nr. FS
F max LIFTOFF
ø4,5 (P=20)
ø6,5 (P=30, 40, 45) rechts 20 20 2 3 842 543 334 2xFS1, FS4

12 20 30 2 3 842 543 333 FS1, FS2, FS4
5
6 300 N 30 30 2 3 842 543 332 2xFS2, FS4
8 300 N 30 40 2 3 842 543 331 FS2, FS3, FS4
10 300 N 30 45 2 3 842 543 330 FS2, FS3, FS4
40 40 2 3 842 543 329 2xFS3, FS4
5
FS1 FS2 45 45 2 3 842 543 328 2xFS3, FS4
P1 P2 links 20 20 2 3 842 543 327 2xFS1, FS4
DIN7991 DIN7991
M4x8 M6x12 20 30 2 3 842 543 326 FS1, FS2, FS4
6 8
A B 30 30 2 3 842 543 325 2xFS2, FS4
a b 30 40 2 3 842 543 324 FS2, FS3, FS4
FS3 FS4 30 45 2 3 842 543 323 FS2, FS3, FS4
40 40 2 3 842 543 322 2xFS3, FS4
= DIN7991 DIN 125
45 M6x16 A6,4 45 45 2 3 842 543 321 2xFS3, FS4
= 10
Material: Scharnier: Aluminiumdruckguss; lackiert
Befestigungsmaterial: Stahl; verzinkt
Kerbstift: Stahl; verzinkt
36895 Scheibe: PA
Lieferumfang: Inkl. Befestigungsmaterial (FS)
P1/P2 A/B a/b
(mm) (mm) (mm)
20 20 12,5
30 28 17,5
40 37 22,5
45 40 25,0

Bosch Rexroth AG, 3 842 540 391 (2019-07)
