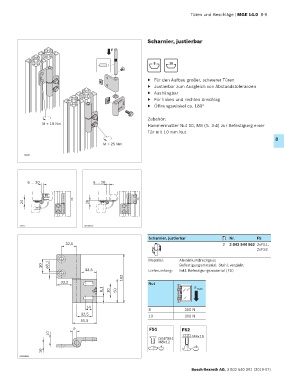

Page 233 - MGE 14.0

Türen und Beschläge | MGE 14.0 8-9

Scharnier, justierbar
F

8 10

▶ Für den Aufbau großer, schwerer Türen
▶ Justierbar zum Ausgleich von Abstandstoleranzen
▶ Aushängbar
▶ Für linken und rechten Anschlag
▶ Öffnungswinkel ca. 180°

Zubehör:
M = 18 Nm Hammermutter Nut 10, M8 (S. 3-4) zur Befestigung einer
Tür mit 10 mm Nut
8
M = 25 Nm

36347

6 ... 20 6 ... 20

20 20

19137 00109597
Scharnier, justierbar Nr. FS
32,5 2 3 842 544 562 2xFS1,
2xFS2

Material: Aluminiumdruckguss
30 ø8,1 Befestigungsmaterial: Stahl; verzinkt
33,5 Lieferumfang: Inkl. Befestigungsmaterial (FS)
102
33,5 Nut
8,1 30 50 F max

14
8 300 N
32,5 10 300 N
51,5
9 FS1 FS2
10
DIN7991 M8x16
M8x12
8 10
10
00109595

Bosch Rexroth AG, 3 842 540 391 (2019-07)
