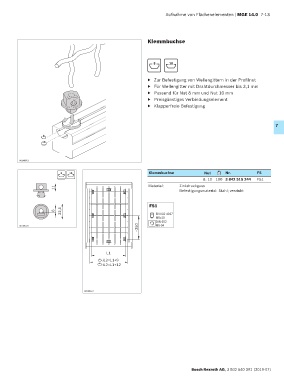

Page 223 - MGE 14.0

Aufnahme von Flächenelementen | MGE 14.0 7-13

Klemmbuchse

8 10

▶ Zur Befestigung von Wellengittern in der Profilnut
▶ Für Wellengitter mit Drahtdurchmesser bis 3,1 mm
▶ Passend für Nut 8 mm und Nut 10 mm
▶ Preisgünstiges Verbindungselement
▶ Klapperfreie Befestigung

7

8
10

00109671

8 10 Klemmbuchse Nut Nr. FS
8, 10 100 3 842 515 244 FS1
Material: Zinkdruckguss
11
Befestigungsmaterial: Stahl; verzinkt

FS1
22,5 EN ISO 4027
6
M6x10
DIN 562
~250
00109670 M6-04

L1
8 :L2=L1+9
10
:L2=L1+12

00109672

Bosch Rexroth AG, 3 842 540 391 (2019-07)
